Zestaw kontroli dostępu PR402DR-SET

Opis

Główne cechy:

• możliwość dołączenia czytnika zewnętrznego (obustronna kontrola przejścia)
• współpraca z czytnikami serii PRT lub pracujących w standardzie Wiegand, Magstripe, Clock&Data
• osiem programowalnych linii wejściowych NO/NC
• dwa programowalne wyjścia tranzystorowe 1A
• wyjście przekaźnikowe: 1,5A/30V DC i 5A/230V AC
• obsługa do 4000 użytkowników w systemie
• zasilanie: 12V DC
• komunikacja przez RS485
• zasilanie:18V AC, 12V DC lub 24V DC
• wbudowany zasilacz buforowy 1,5A
• średni pobór prądu: 100mA
• dowolna topologia magistrali komunikacyjnej
• 99 harmonogramów czasowych
• 32 000 zdarzeń w buforze
• 250 grup dostępu
• lokalny anti-passback
• globalny anti-passback (dostępny tylko z centralą CPR32-SE-BRD)
• możliwość dołączenia ekspandera we/wy typu XM-2
• integracja z systemem alarmowym za pośrednictwem linii we/wy
• tryby drzwi: normalny, zablokowane, odblokowane i warunkowo odblokowane
• funkcja dwóch użytkowników, tryb podwójnej identyfikacji i inne zaawansowane funkcje KD
• szybka aktualizacja uprawnień użytkownika w czasie poniżej 5 sekund na jeden kontroler w systemie
• zarządzanie systemem przez sieć komputerową WAN/LAN, lub port szeregowy COM/USB
• możliwość podziału systemu na podsystemy
• współbieżne konfigurowanie podsystemów (ilość podsystemów nie zwiększa czasu przesyłania ustawień)
• kontrola dostępu w windach (wymaga modułów XM-8)
• warunki pracy:
    ♦   temperatura pracy: 5°C ~ 40°C
    ♦   wilgotność: 10% ~ 95%
• waga: ok. 100g
• wymiary: 115x80x28mm (szer./wys./dł.)

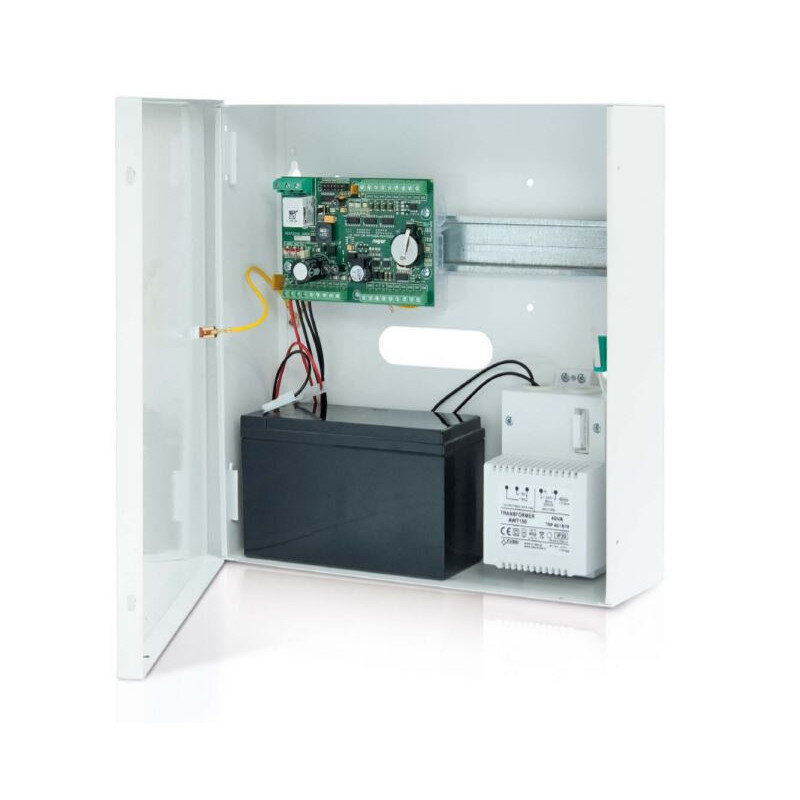

Zestaw PR402DR-SET jest dedykowany do realizacji kontroli dostępu pojedynczego przejscia z jedno lub dwustronną identyfikacją. Zestaw składa się z kontrolera dostępu PR402DR-BRD oraz transformatora sieciowego TRP 40/16/18 osadzonego fabrycznie w obudowie metalowej ME-1 mogącej pomieścić akumulator awaryjny 7Ah/12V. Obudowa metalowa jest wyposażona w łącznik ochrony antysabotażowej. Uzupełnieniem zestawu mogą być czytniki serio PRT Roger lub inne czytniki pracujace w jednym z popularnych standardów takich jak Wiegand.

UWAGA! Akumulator widoczny na zdjęciu nie wchodzi w skład zestawu.



Wewnętrzny kontroler PR402DR-BRD jest kontrolerem pojedynczego przejścia stosowanym w ramach systemu kontroli dostępu RACS 4. Urządzenie nie posiada obudowy. Może być wykorzystywany zarówno w instalacjach autonomicznych jak i sieciowych do 4000 użytkowników. Wszystkie kontrolery serii PR402DR są wyposażone w interfejs komunikacyjny RS485, który może zostać wykorzystany zarówno do ich programowania jak i do komunikacji w systemie sieciowym.



System kontroli dostępu na bazie kontrolerów PRxx1 może być zarządzany lokalnie za pośrednictwem portów szeregowych COM/USB albo zdalnie przez sieć komputerową WAN/LAN. Urządzenie jest wyposażone w zasilacz buforowy 1,5A, suchy akumulator żelowy o napięciu 13,8V i prądzie zasilania ok. 300 mA jako bateria rezerwowa, osiem programowalne linie wejściowe NO/NC, dwa programowalne wyjścia tranzystorowe oraz po jednym wyjściu przekaźnikowym o parametrach 1,5A/30V oraz 5A/230V AC. Połączenie urządzenia z centralą CPR32-SE-BRD wzbogaca kontroler o nowe funkcje.

W skład zestawu wchodzi:

  ♦   Kontroler dostępu PR402DR-BRD
  ♦   Transformator TRP 40/16/18
  ♦   Karta zbliżeniowa użytkownika Master
  ♦   Komplet zworek do programowania adresu kontrolera
  ♦   Przewody połączeniowe transformatora i akumulatora
  ♦   Obudowa metalowa z szyną DIN
  ♦   Komplet wkrętów mocujących

Specyfikacja techniczna:

Programowalne wejścia NO/NC	8
Programowalne wyjścia tranzystorowe 1A	2
Programowalne wyjścia przekaźnikowe	1 x 1.5A/30V, 1 x 5A/30VDC lub 5A/230VAC
Czytniki zewnętrzne	2 x PRT, Wiegand lub Magstripe
Ilość użytkowników w systemie	4000
Ilość harmonogramów czasowych	99
Ilość grup dostępu	250
Ilość zdarzeń w buforze	32 000
Tryby drzwi	Normalny, Zablokowane, Odblokowane i Warunkowo Odblokowane
Tryby identyfikacji	Karta lub PIN, Karta i PIN, tylko Karta, Tylko PIN
Certyfikaty	Znak CE
Zasilanie	230 VAC (+/-15%), 50 Hz
Zasilacz	Transformator AWT150 TRP/40/16/18
Obudowa	Blacha DC01 0,7mm, kolor biały RAL9016
Ochrona antysabotażowa (tamper)	Tak
Temperatura pracy	5°C…+40°C
Wilgotność	10 – 95% (bez kondensacji)
Wymiary	295 x 285 x 90 mm
Wilgotność	≈3,5 kg
