Zestaw kontroli dostępu na 3 przejścia Roger MC16-PAC-ST-3-KIT
3.352,00 zł
100 w magazynie
Opis
Główne cechy:
- współpraca tylko z oprogramowaniem VISO ST
- zestaw kontroli dostępu na jedno przejście
- obustronna kontrola przejścia
- interfejs do 4 czytników RACS CLK/DTA (seria PRT)
- interfejs do 4 czytników Wiegand
- zabezpieczenie przed głębokim rozładowaniem
- łącznik antysabotażowy
- klasa szczelności:IP20
- 4x wyjście zasilania 0,2A
- 4x wyjście zasilania 1,0A
- ładowanie akumulatora 0,3A/0,6A/0,9A
- miejsce na akumulator 17Ah
- waga: 3.1kg
- wymiary: 300x320x90mm (szer./wys./dł.)
- gwarancja: 36 miesiące

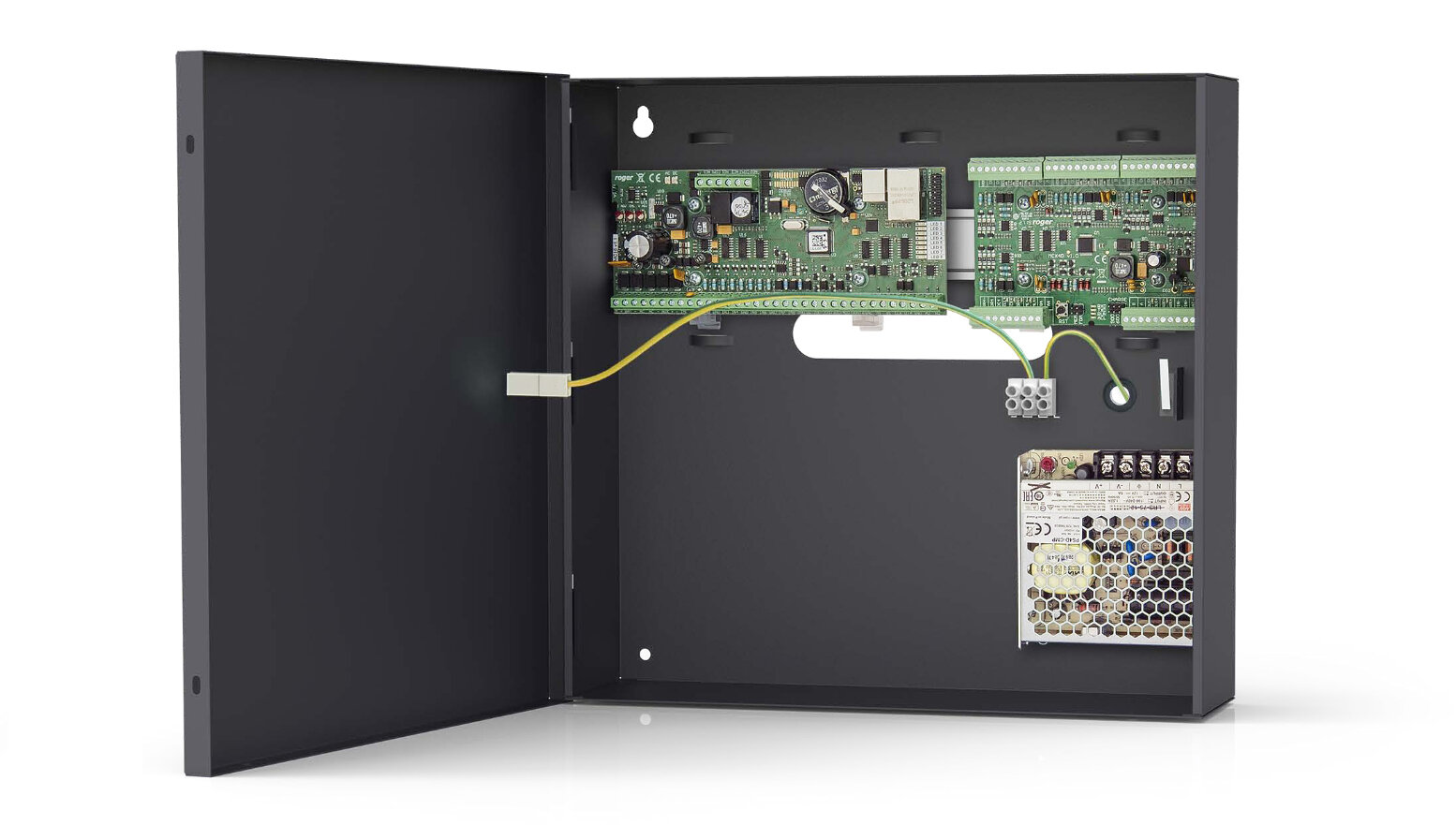

MC16-PAC-ST-3-KIT to nowoczesny zestaw kontroli dostępu na trzy przejścia, przeznaczony do stosowania w systemie RACS 5 v2. W skład zestawu wchodzi metalowa obudowa z zasilaczem, sieciowy kontroler dostępu i ekspander we/wy. Zestaw umożliwia obsługę trzech przejść dwustronnych z wykorzystaniem czytników RS485 (czytniki serii MCT oraz czytniki serii OSR z protokołem OSDP). W przypadku współpracy z czytnikami Wiegand lub RACS CLK/DTA zestaw umożliwia obsługę dwóch przejść jednostronnych oraz jednego dwustronnego. Każde przejście jest obsługiwane przez niezależny zestaw złożony z wyjścia 0,2 A do zasilania czytników i wyjścia 1,0 A do zasilania zamka oraz pozostałych elementów przejścia. Prąd ładowania akumulatora może być ustawiony na wartość 0,3 A, 0,6 A lub 0,9 A. Zestaw umożliwia kompletne zasilenie wszystkich kontrolowanych przejść.
W skład zestawu wchodzi:
♦ 1x kontroler dostępu MC16-PAC-ST-3
♦ 1x zasilacz PS4D 13,8V/5A
♦ 1x ekspander we/wy MCX4D

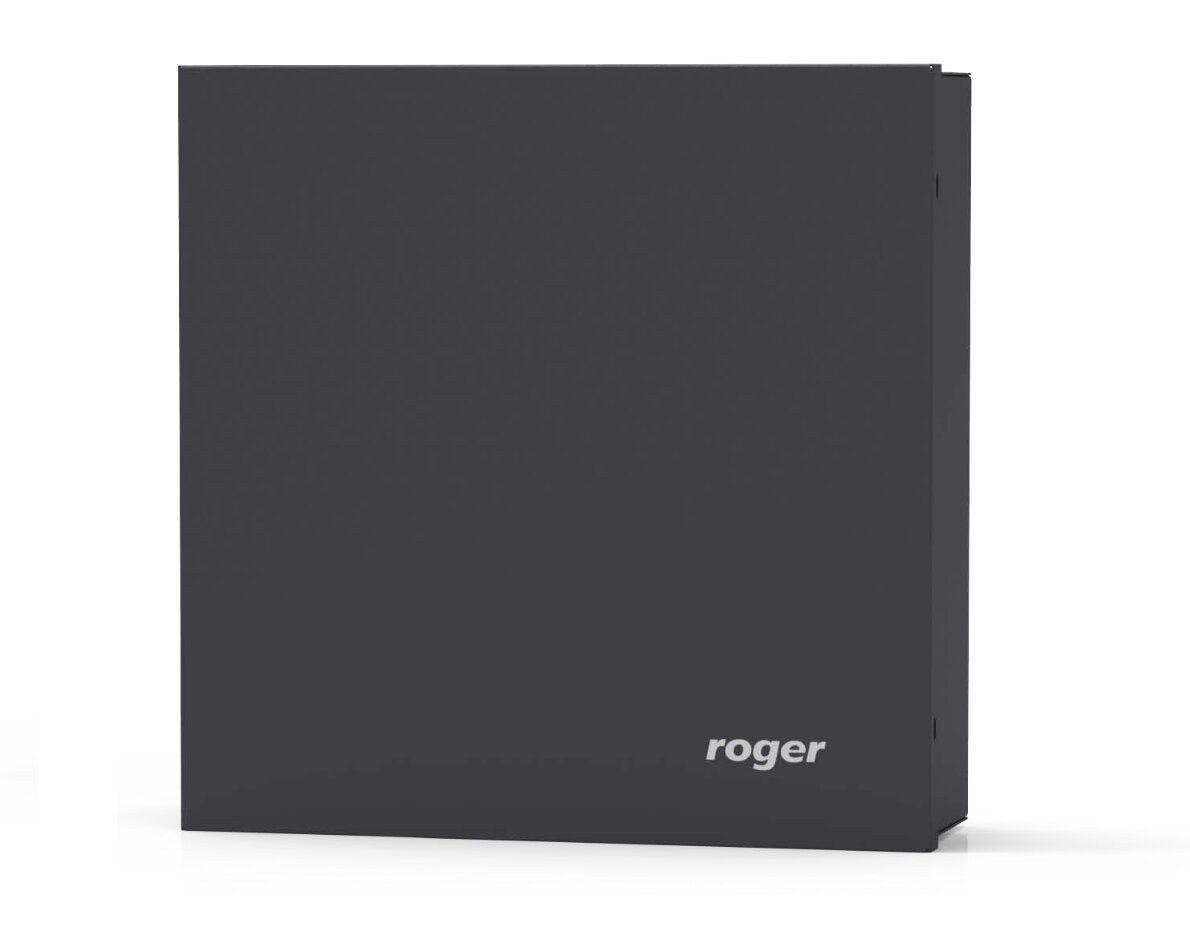

♦ 1x metalowa obudowa ME-16
Specyfikacja techniczna:
| KONTROLER DOSTĘPU PRZEJŚĆ MC16-PAC-ST-3 | |
| Napięcie zasilania | Nominalne 18VAC; dopuszczalne 17-22VAC Nominalne 12VDC, dopuszczalne 10-15VDC Nominalne 24VDC, dopuszczalne 22-26VDC |
| Pobór prądu (średni) | 100mA przy zasilaniu 18VAC (bez obciążenia wyjść AUX/TML) |
| Wejścia | Osiem wejść parametrycznych (IN1-IN8) elektrycznie połączonych wewnętrznie z plusem zasilania przez rezystor 5,6 kΩ. Dla linii typu NO i NC próg wyzwolenia na poziomie ok. 3,5V |
| Wyjścia przekaźnikowe | Dwa wyjścia przekaźnikowe z pojedynczymi stykami NO/NC, obciążalność 30V/1,5A DC/AC |
| Wyjścia tranzystorowe | Osiem wyjść tranzystorowych typu otwarty kolektor, obciążalność 15V/150mA DC. Maks. całkowity prąd płynący przez wyjścia w tym samym czasie 3A DC. |
| Wyjścia zasilające | Dwa wyjścia zasilające: 12VDC/0,2A (TML) oraz 12VDC/1A (AUX) |
| Odległości | Do 1200m dla RS485 Do 150m dla RACS CLK/DTA i Wiegand |
| Klasa szczelności | IP20 |
| Klasa środowiskowa | Klasa I |
| Temperatura pracy | 5°C ~ 40°C |
| Wilgotność | 10% ~ 95% (bez kondensacji) |
| Waga | ok. 200g |
| Wymiary (szer./wys./dł.) | 175x72x30mm |
| ZASILACZ STABILIZOWANY IMPULSOWY PS4D | |
| Nominale napięcie wyjściowe | 13,8V DC |
| Nominalny prąd wyjściowy | 5,4A |
| Nominalna moc | 75W |
| Sprawność | 89% |
| Nominale napięcie zasilania | 230VAC/50Hz |
| Nominalny prąd zasilania przy zasilaniu 230V AC | 1,6A |
| Ochrona przed przeciążeniem | Tak |
| Ochrona przed przepięciem | Tak |
| Środowisko pracy | II klasa środowiskowa; wilgotność względna RH 20-90% bez kondensacji; temperatura otoczenia od -10°C do +40°C |
| Waga | 0,3kg |
| Wymiary (wys./szer./gł.) | 99x97x30mm |
| EKSPANDER PRZEJŚĆ MCX4D | |
| Napięcie zasilania | 13,8VDC +/- 100mV (z obsługą akumulatora) 11-15VDC (bez obsługi akumulatora) |
| Pobór prądu (średni) | 50mA, przy maksymalnym obciążeniu wyjść zasilających oraz maks. prądzie ładowania akumulatora: 6,0A |
| Prąd ładowania akumulatora | Konfigurowalny: 0,3A/0,6A/0,9A |
| Wejścia | Osiem (DCx, DRx) parametrycznych linii wejściowych |
| Wyjścia tranzystorowe | Osiem (LCKx, BELLx) linii wyjściowych, każda o obciążalności 15V/1A DC |
| Wyjścia zasilające | Dwa wyjścia 13,8VDC/0,2A (VOUT, AUX) Cztery wyjścia 13,8VDC/0,2A (TML) Cztery wyjścia 13,8VDC/1,0A (VDR) |
| Odległości | Do 1200 m długości magistrali RS485 pomiędzy kontrolerem MC16 a ekspanderem MCX. Do 1200 m długości magistrali RS485 pomiędzy ekspanderem MCX a terminalami MCT. Sumaryczna długość magistrali pomiędzy kontrolerem a dowolnym terminalem nie może przekroczyć 1200m. |
| Stopień ochrony | IP20 |
| Klasa środowiskowa (wg EN 50133-1) | Klasa I, warunki wewnętrzne, temperatura otoczenia: +5°C – +40°C, wilgotność względna: 10 do 95% (bez kondensacji) |
| Waga | 85g |
| Wymiary (wys./szer./gł.) | 80x115x20mm |
| OBUDOWA ME-16 | |
| Tamper | NO/NC; 50mA/50VDC |
| Szyna DIN | 1x 300mm |
| Blacha | DC01; 0,7mm; zabezpieczenie antykorozyjne |
| Kolor | Szary antracytowy RAL7016 MAT |
| Akumulator | Miejsce na akumulator 17Ah |
| Zasilacz | Otwory do montażu zasilacza PS4D |
| Środowisko pracy | Pomieszczenia wewnętrzne; wilgotność do 90%; temperatura otoczenia od -10°C do +40°C |
| Stopień ochrony | IP20 |
| Waga | 2,6kg |
| Wymiary (wys./szer./gł.) | Wewnętrzne: 300x320x90mm Zewnętrzne: 305x325x100mm |
Informacje dodatkowe
| Waga | 0,1 kg |
|---|---|
| Gwarancja | 36 miesięcy |
