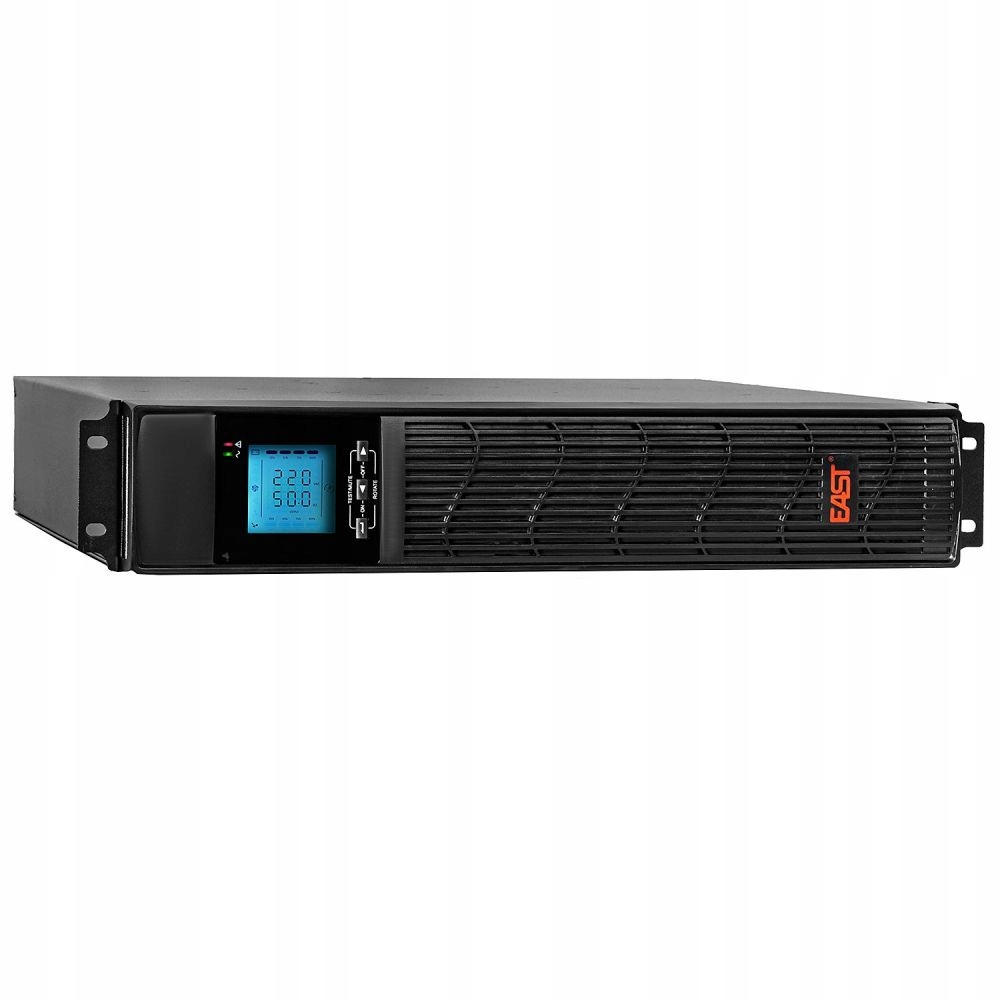

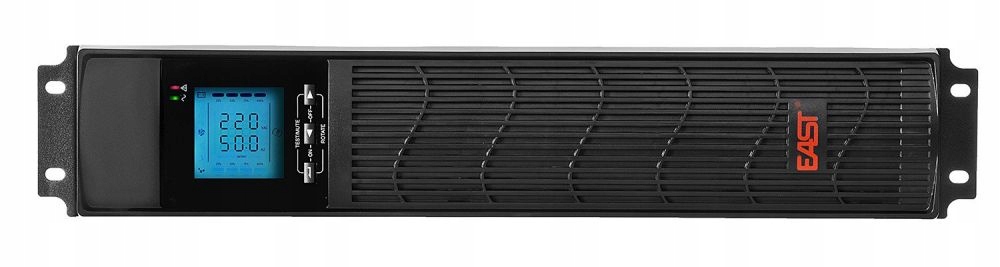

Zasilacz UPS online 3kVA / 2700W UPS3000-RT-ON/H EAST

ZASILACZ AWARYJNY EAST UPS3000-RT-ON/H 3000VA

UPS3000-RT-ON/H to bezbateryjna jednostka, dedykowana do pracy z zewnętrznymi zestawami baterii (BM1), o mocy 3kVA (2700W), działająca w technologii online. UPS UPS nieustannie dokonuje podwójnej konwersji zasilania – filtruje zasilanie i ładuje wewnętrzne akumulatory, a następnie przekazuje bezpieczną energię dalej. Rozwiązanie to pozwala na kompletną separację podłączonego sprzętu od zewnętrznej sieci elektrycznej. Wykorzystywane urządzenia na bieżąco otrzymują prąd o optymalnych parametrach, a w razie awarii sieci dalej są zasilane przez UPS, który do tego celu wykorzystuje zasoby energii skumulowane we własnych akumulatorach. Zasilacz UPS3000RT-ON/H wyposażony jest w duży wyświetlacz LCD, gniazda wyjściowe IEC C13 oraz Schuko oraz interfejs USB i RS‑232 do zarządzania z poziomu aplikacji UPSmart na komputerze. Zaletą UPS-a jest także mocna ładowarka 6A, dostarczanie napięcia o przebiegu sinusoidalnym, łatwy montaż w szafach serwerowych Rack 19″, a także dostępność wbudowanego wyłącznika EPO. Wyłącznik umożliwia zdalną dezaktywację pracy zasilacza za pośrednictwem zewnętrznych urządzeń wyzwalających sygnał alarmowy. UPS współpracuje z zasilaczami komputerowymi, które wyposażone zostały w aktywny układ poprawy współczynnika mocy APFC.

NAJWAŻNIEJSZE FUNKCJE UPS:

• Podtrzymanie napięcia w trybie ONLINE – w momencie awarii zasilania UPS przełączy się na podtrzymanie bateryjne w ciągu 0ms,
• Technologia podwójnej konwersji (z ang. True Double Conversion) – pełna ochrona przed skokami napięć i typowymi problemami sieci,
• Lekka, bezbateryjna jednostka dedykowana do pracy z zewnętrznymi modułami bateryjnymi (BM5),
• Power Factor 0.9 – możliwość podłączenia do 2700W (2,7kW),
• Kształt napięcia wyjściowego: sinusoida,
• Złącze EPO (z ang. Emergency Power Off) awaryjnego wyłączenia (np. dla systemu przeciwpożarowego),
• USB, RS-232 do monitorowania i zarządzania pracą zasilacza oraz odbiorników,
• Filtry przeciwzakłóceniowe EMI / RFI – ochrona przed zakłóceniami elektromagnetycznymi pochodzącymi od innych urządzeń,
• Aktywne korygowanie współczynnika mocy wejściowej (APFC),
• Funkcja AVR – automatyczna regulacja napięcia wyjściowego,
• Funkcja RST – możliwość uruchomienia z baterii (zimny start),
• Wbudowany wyświetlacz LCD,
• Uniwersalna obudowa RACK / Tower, zarówno wolnostojąca jak i do montażu wew. szafy serwerowej,
• Zabezpieczenie przeciwprzepięciowe RJ45 (in/out),
• Wysoka sprawność urządzenia do 97% (tryb ECO), do 92% w trybie sieciowym,
• UPSmart PL – zaawansowane oprogramowanie do obsługi zasilacza w języku polskim,

• Możliwość rozbudowy o kartę SNMP – do zdalnego zarządzania UPS-em przez sieć  LAN lub INTERNET,
• Możliwość wydłużenia czasu autonomii przez dołożenie zewnętrznych modułów baterii,

GDZIE POTRZEBNY UPS ?

• Zasilacz awaryjny UPS do domu, do biura, do firmy,
• Zasilacz awaryjny UPS do generatorów prądu, agregatów,
• Zasilacz awaryjny UPS dla urządzeń medycznych, specjalistycznych,
• Zasilacz awaryjny UPS dla urządzeń wrażliwych.

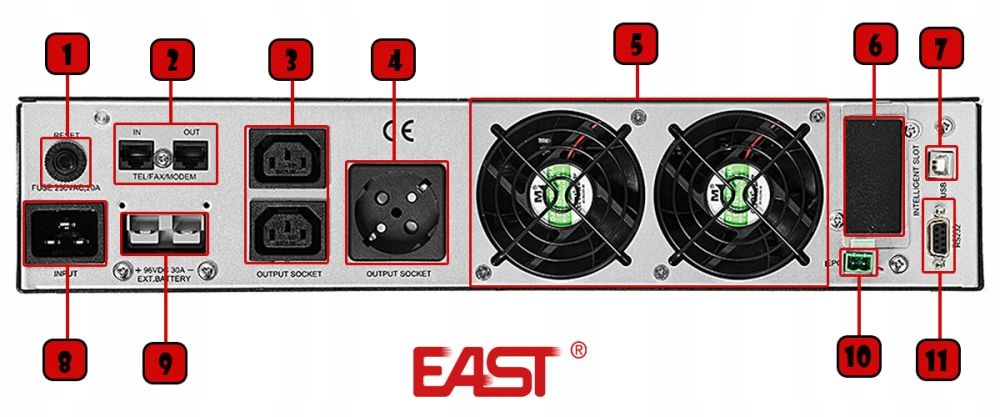

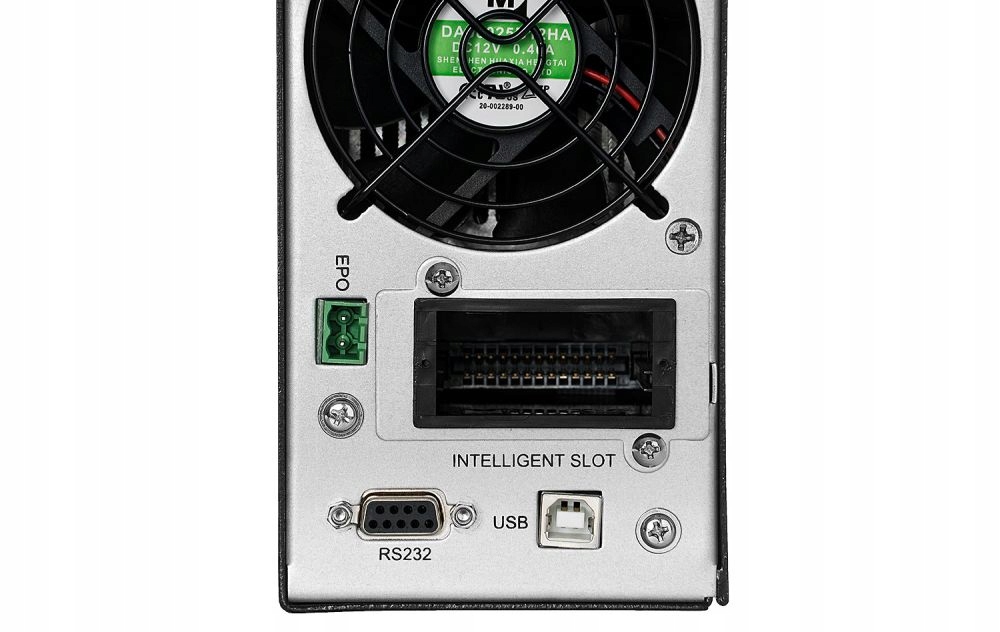

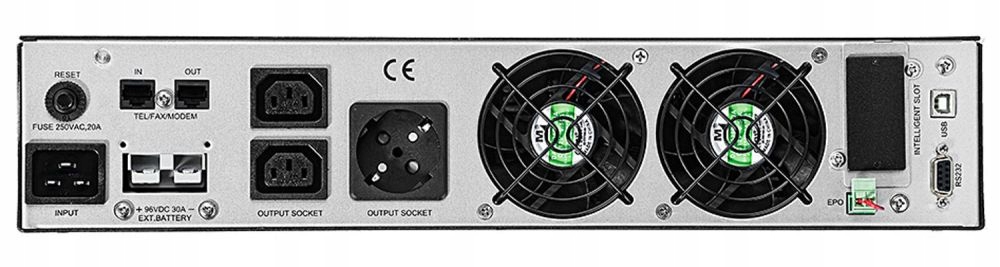

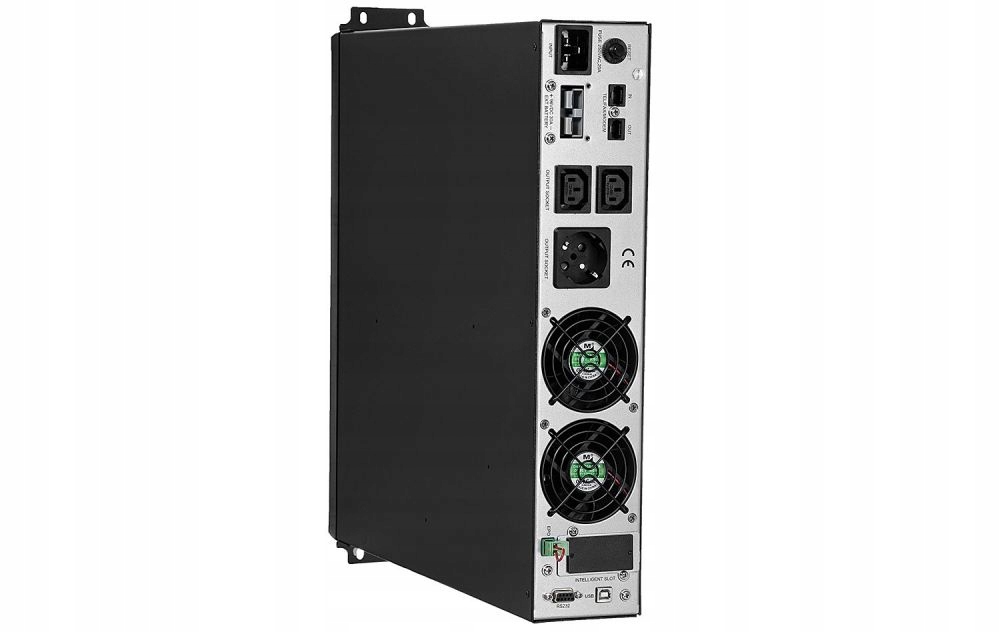

OPIS ZŁĄCZ W ZASILACZU AWARYJNYM:

1. Zabezpieczenie nadprądowe
2. Zabezpieczenie przepięciowe Rj45
3. Gniazda wyjściowe IEC C13
4. Gniazdo wyjściowe Schuko
5. Wentylatory
6. Slot na kartę rozszerzeń SNMP
7. Port komunikacyjny USB
8. Gniazdo wejściowe IEC C20
9. Złącze dla modułu bateryjnego
10. Złącze awaryjnego wyłączenia EPO (z ang. emergency power off)
11. Port komunikacyjny RS-232

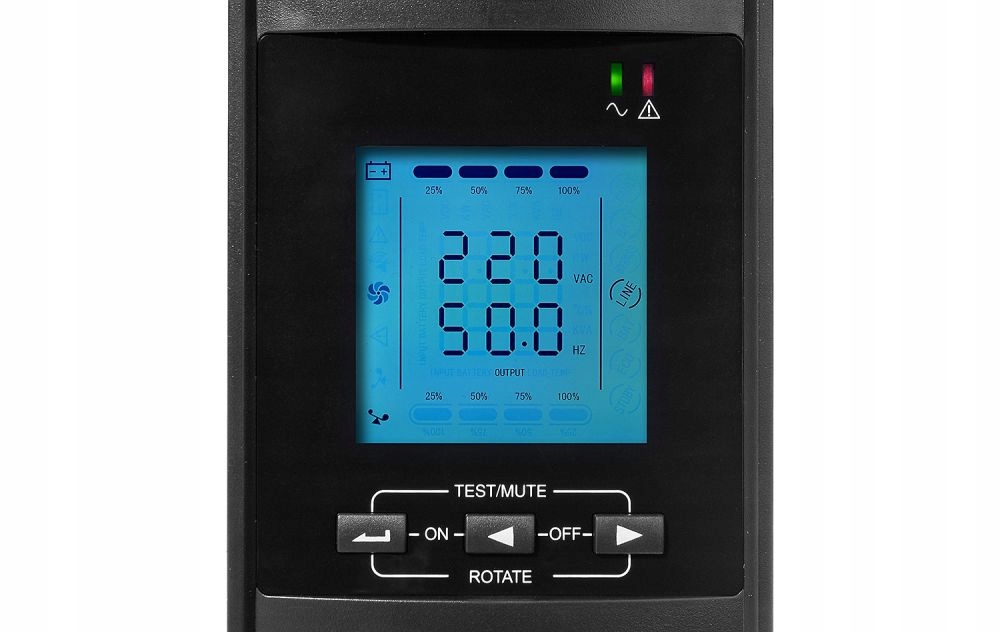

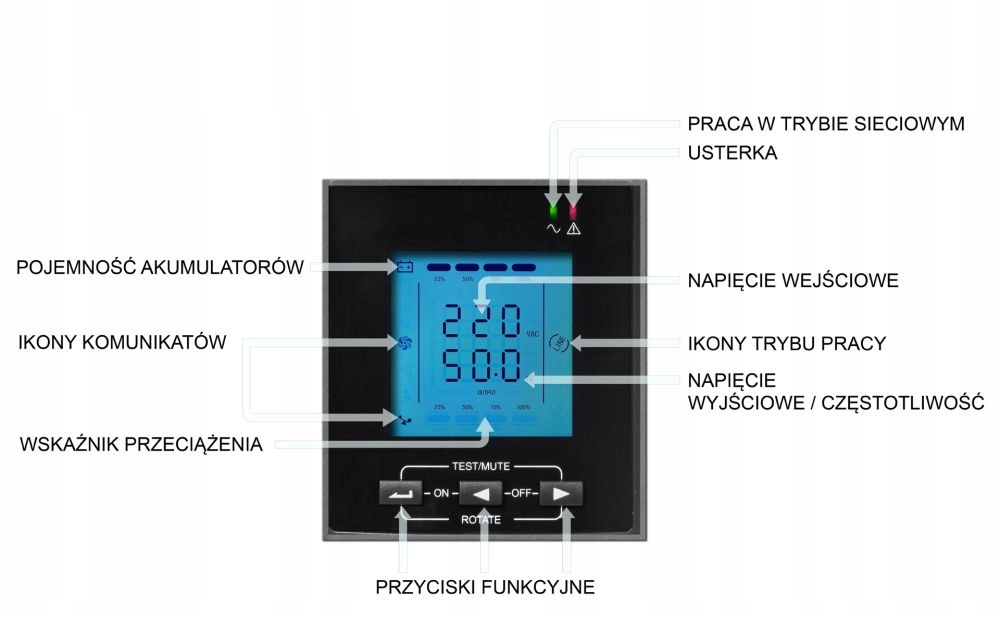

WYŚWIETLACZ LCD WBUDOWANY

Prezentowany zasilacz wyposażony został w przejrzysty ekran LCD, który umożliwia wyświetlanie niezbędnych informacji. Z jego pomocą użytkownik w prosty sposób może odczytać stan naładowania baterii, wartość napięcia wyjściowego, czy częstotliwość pracy urządzenia.

STABILIZATOR NAPIĘCIA AVR

Zasilacz awaryjny został wyposażony w dwie funkcje: zimny start oraz AVR. Pierwsza z nich umożliwia wymuszenie pracy akumulatora bez podłączenia UPS do sieci zasilającej.  Funkcja AVR jest tow system automatycznej regulacji napięcia, pozwala on na maksymalne wydłużenie czasu pracy z baterią oraz umożliwia pracę przy skokach napięcia w warunkach podwyższonego lub obniżonego napięcia bez nadmiernego, niepotrzebnego zużycia baterii.

WSPÓŁCZYNNIK MOCY 0.9

Zasilacz awaryjny został wyposażony w PowerFactor 0.9. Przekłada się to na realnie większa moc urządzenia. Dla przykładu oferowany UPS o mocy pozornej 3000VA ze współczynnikiem PowerFactor 0.9 może obsłużyć urządzenia o mocy 2700W. Tymczasem tańsze zasilacze mimo podobnej mocy 3000VA ale o współczynniku PowerFactor 0.6 mogą obsłużyć urządzenia o mocy max.  1800W.

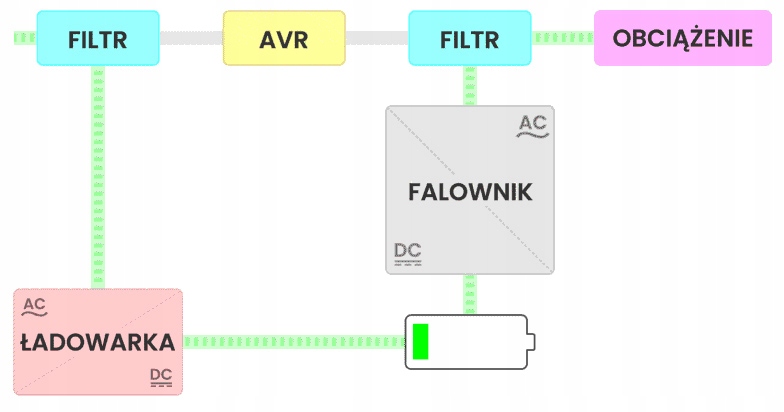

CHARAKTERYSTYKA PRACY UPS

Zasilacze typu online stosowane są tam, gdzie kładzie się szczególny nacisk na nieprzerwane dostarczanie wysokiej jakości zasilania. UPS w technologii on-line przetwarza energię w sposób ciągły, zapewniając na wyjściu napięcie o optymalnych parametrach. Zasilacz całkowicie izoluje podłączone urządzenia od sieci zasilającej. Niezależność od wpływu warunków zewnętrznej sieci energetycznej jest wynikiem faktu, iż prąd dostarczany na wyjściu UPS pochodzi z wbudowanych akumulatorów. Wewnętrzne baterie są przy tym równolegle ładowane w trakcie pracy UPS. Ponadto, dzięki dostępności falowników UPS jest w stanie zasilać sprzęt elektryczny z zachowaniem prawdziwej sinusoidy w kształcie napięcia wyjściowego.

• normalny Tryb Pracy  – gdy UPS funkcjonuje w normalnym trybie pracy, zasilanie odbierane z sieci energetycznej przechodzi przez szereg filtrów i jest kierowane do układu ładowania akumulatora. W tym miejscu zasilacz przekazuje także energię z akumulatora do gniazd wyjściowych. System podwójnej konwersji zasilania zapewnia niezależność od jakości zasilania w sieci elektrycznej i pozwala dostarczyć podłączonym urządzeniom energię o optymalnych parametrach.

• awaryjny tryb pracy – w razie zaniku sieci zewnętrznej zasilacz błyskawicznie przełączy się w autonomiczny tryb pracy. UPS rozpocznie wtedy zasilanie podłączonego sprzętu korzystając z zasobów energii zgromadzonych w wewnętrznych akumulatorach. Funkcjonowanie w trybie awaryjnym trwać będzie do momentu przywrócenia sieci elektrycznej lub całkowitego wykorzystania dostępnych pokładów energii.

FILTRY PRZECIWZAKŁÓCENIOWE EMI / RFI

Zasilacz został wyprodukowany w oparciu o najnowsze wymogi dotyczące zróżnicowanej pracy w różnych środowiskach instalacji. Producent miał na uwadze, że UPS może się pracować w otoczeniu innych urządzeń generujących większe lub mniejsze zakłócenia elektromagnetyczne. Wobec czego wyposażył swoje produkty w filtry EMI/RFI gwarantujących poprawną pracę zasilacza awaryjnego.

EPO – AWARYJNE ODCIĘCIE ZASILANIA

Zastosowanie w urządzeniu złącza awaryjnego EPO (Emergency Power OFF) umożliwia podłączenie UPS-a do instalacji PPOŻ., za pomocą KTÓREGO można natychmiast odciąć zasilanie na wyjściach z zasilacza.

GŁOŚNOŚĆ URZĄDZENIA [dB]

Zasilacze UPS posiadają wbudowany system wentylacyjny, który odpowiada za odpowiednią ich odpowiednią wentylację. W związku z powyższym ich praca może być uciążliwi w momencie gdy umieścimy go przy biurku w pokoju lub w sypialni. Naszym klientom sugerujemy umieszczenie takiego UPS-a w miejscach w których jego praca nie będzie uciążliwa dla użytkownika. Jednocześnie producent deklaruje głośność nie przekraczającą 50dB (z odległości 1 metra).

UPSMART PL – APLIKACJA DO ZARZĄDZANIA UPS

• Nadzór, kontrolę i aktywne powiadamianie o aktualnym stanie technicznym urządzenia realizuje dedykowane  oprogramowanie do zasilacza UPSmart . Przy wykorzystaniu aplikacji możliwe jest nie tylko dokładne monitorowanie całości parametrów i bieżące zarządzanie funkcjonalnością zasilacza, ale także zautomatyzowanie sposobu działania urządzenia w razie wystąpienia określonych sytuacji. Synchronizacja zasilacza z komputerem odbywa się przy użyciu portu RS232 lub interfejsu USB.  Możliwość personalizacji ustawień znacząco zwiększa komfort pracy z UPS’em i usprawnia system bezpieczeństwa zasilanych urządzeń.

• Jeśli zasilacz UPS obsługuje kartę sieciową SNMP, to po jej instalacji urządzenie otrzyma również sposobność zdalnego dostępu do systemu poprzez sieć lokalną lub internet.

Wybrane możliwości UPSmart:

• Zdalne sterowanie funkcjonalnością zasilacza,
• Monitoring parametrów sieci,
• Rozbudowane dzienniki zdarzeń,
• Harmonogram czasowy i zadaniowy,
• Bezpieczne zamykanie systemu w razie awarii zasilania,
• Automatyczny zapis otwartych dokumentów,
• Zarządzanie akumulatorem,
• Szybki zapis i wczytywanie ustawień,
• Kompatybilność: Windows 95 – Windows 10, Linux,
• Język interfejsu: polski, angielski, chiński uproszczony i tradycyjny, hiszpański, portugalski, rosyjski, włoski. (Linux: angielski i chiński).

AUTOMATYCZNY ZAPIS PLIKÓW & ZAMKNIĘCIE SYSTEMU

W razie awarii zasilania UPSmart umożliwia automatyczny zapis otwartych dokumentów, a następnie zamknięcie aktywnych aplikacji i kontrolowane wyłączenie komputera. W zależności od rodzaju wykorzystywanego programu, realna jest bezpieczna archiwizacja nie tylko istniejących plików, ale również nowo tworzonych dokumentów. UPSmart współpracuje m.in. z popularnymi aplikacjami wchodzącymi w skład pakietów biurowych, programami graficznymi, czy choćby edytorami plików źródłowych. Kompatybilność z innymi aplikacjami zależna jest od obsługi komend sterujących generowanych przez UPSmart. Zasilacze UPS, w połączeniu z bogatą funkcjonalnością aplikacji UPSmart, stanowią najlepszą receptę na bezpieczeństwo danych.

• Zapewni to uzyskanie optymalnej pojemności baterii. W trakcie późniejszej eksploatacji UPS’a warto wykonać jeden taki cykl w miesiącu.

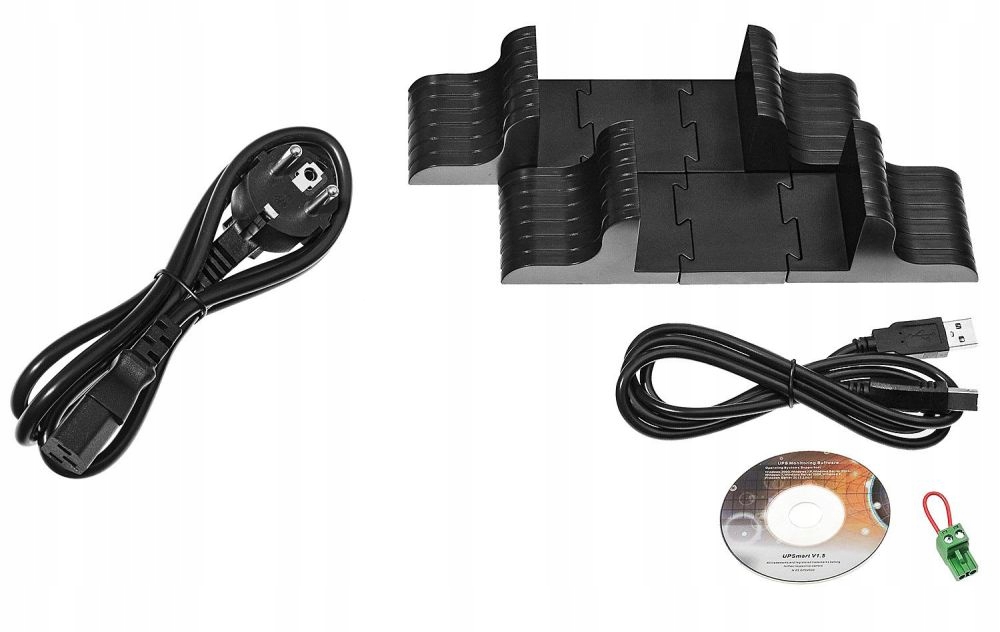

STANDARDOWE WYPOSAŻENIE UPS

MOŻLIWOŚCI ROZBUDOWY FUNKCJI UPS

Mając na uwadze nowoczesne systemy zarządzania zasilaniem oraz potrzeby rynku producent umożliwił rozbudowanie możliwości i funkcjonalności  UPS-a o dodatkowe moduły  np:

• Moduł SNMP – karta sieciowa do  UPS-a  – do zdalnego zarządzania poprzez sieć  LAN  lub  Internet,
• Adapter Schuko  – przejście z gniazda IEC C13 na Schuko,
• Battery Pack – moduł bateryjny umożliwiający wydłużenie czasu pracy na baterii.

DANE TECHNICZNE:

• OGÓLNE
• Typ zasilacza online

• MOC
• Moc pozorna 3000VA
• Moc skuteczna 2700W

• WEJŚCIE
• Napięcie 230V ±25%
• Częstotliwość 50 / 60Hz
• Współczynnik mocy ≥ 0.99
• Napięcie obejścia -25% ~ +15% (regulowane)

• WYJŚCIE
• Napięcie 230V ±5%
• Częstotliwość 50 / 60Hz
• Regulacja napięcia ± 1%
• Zniekształcenie ≤ 2% (obciążenie liniowe); ≤ 5% (obciążenie nieliniowe)
• Kształt napięcia wyjściowego sinusoida
• Współczynnik szczytu 3:1
• Przeciążenie 105% ~ 125%: przejście w tryb obejścia po 1min; 125% ~ 150%: przejście w tryb obejścia po 30s; > 150%: przejście w tryb obejścia po 300ms
• Czas reakcji Tryb główny → Tryb awaryjny: 0ms; Tryb inwertera → Tryb obejścia: 4ms

• WYDAJNOŚĆ
• Tryb sieciowy ≥ 92%
• Tryb awaryjny ≥ 87%
• Tryb ECO ≥ 97%

• AKUMULATOR
• Model bezobsługowy, w technologii AGM
• Ilość Brak
• Napięcie DC 96V
• Prąd ładowania 6A

• ALARMY
• Awaria sieci sygnał co 4s
• Rozładowany akumulator sygnał co 1s
• Przeciążenie podwójny sygnał co 1s
• Awaria UPS sygnał ciągły

• ZABEZPIECZENIA
• Przeciwzwarciowe akumulatora elektroniczne + bezpiecznik topikowy
• Przeciążeniowe akumulatora ogranicznik prądu wyjściowego
• Filtracja napięcia wyjściowego akumulatora elektroniczna
• Filtr przeciwzakłóceniowy EMI/RFI
• Wyłącznik EPO Tak

• INNE
• Ilość gniazd wyjściowych 1x Schuko, 2x IEC C13
• Port komunikacyjny RS-232, USB 2.0
• Hałas ≤ 50dB (1m)
• Temperatura pracy 0°C ~ 40°C
• Wilgotność 0 ~ 95%
• Waga UPS / Battery pack UPS: 10kg
• Wymiary UPS / Battery pack UPS: 440 x 88 x 468mm
