Wielofunkcyjny tester cctv CS-H7-70H

CS-H7-70H

Wielofunkcyjny tester kamer AHD, HD-CVI, HD-TVI, IP, kamer analogowych, Speed Dome (PTZ), wyposażony w wiele dodatkowych funkcji, niezbędnych przy uruchamianiu instalacji CCTV.

Standard wizji:

• AHD – 4 Mpx,
• HD-CVI – 4 Mpx,
• HD-TVI – 5 Mpx,
• TCP/IP – 4K,
• CVBS – PAL / NTSC

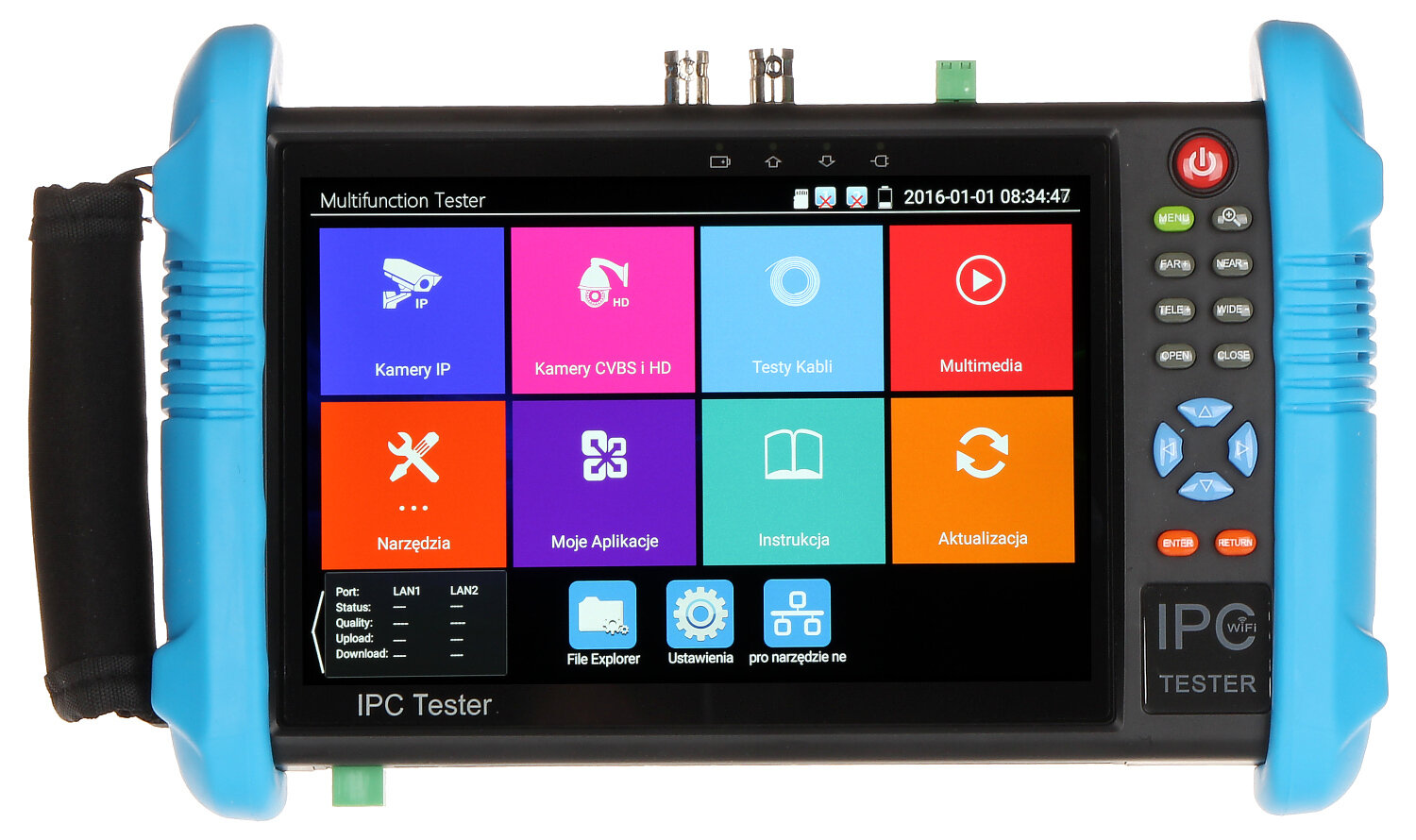

Wyświetlacz: 7 " – pojemnościowy ekran dotykowy, 1280 x 800 px Wejście Video:

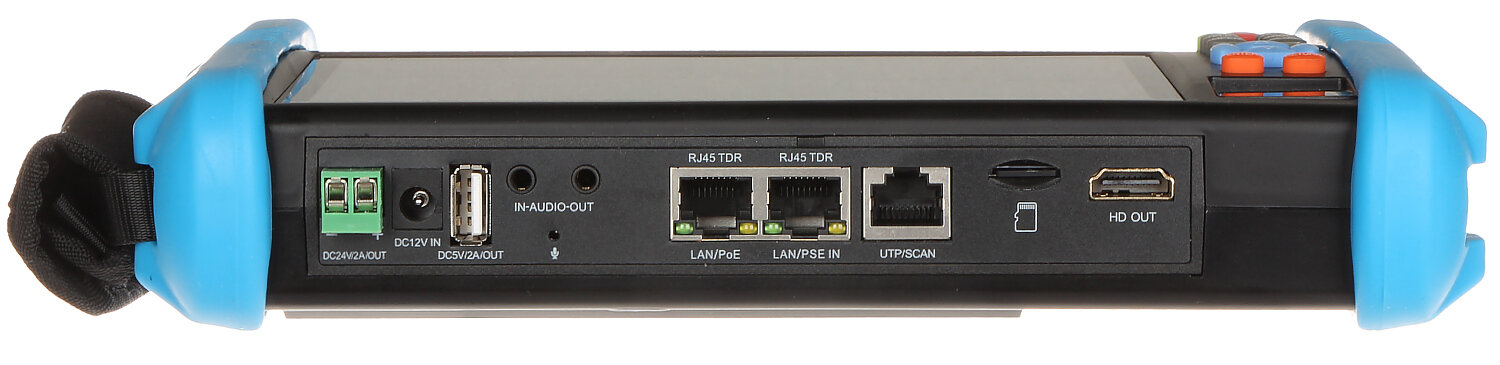

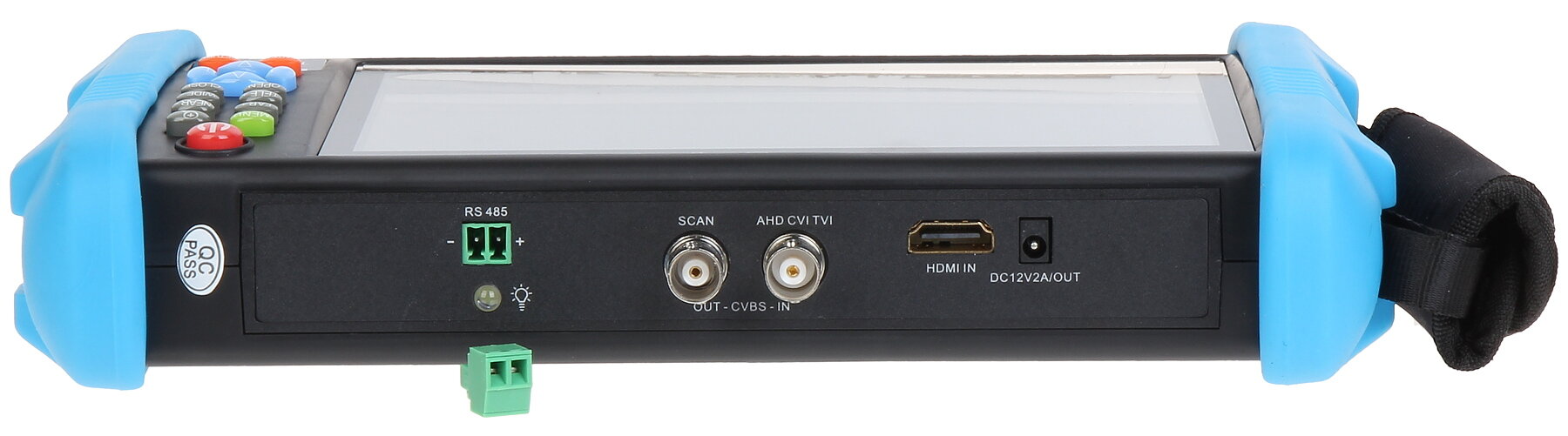

• 1 szt. AHD / HD-CVI / HD-TVI / CVBS – Gniazdo BNC
• 1 szt. HDMI

Wyjście Video:

• 1 szt. CVBS – Gniazdo BNC
• 1 szt. HDMI

Port LAN: 2 szt. – Współpraca z kamerami i switchami PoE Wejście Audio: 1 szt. Mini Jack Wyjście Audio: 1 szt. Mini Jack Miernik poziomu sygnału wideo: Generator sygnału wideo:

• Generator sygnału kontrolnego
• Generowanie ośmiu kolorowych pasów w standardach PAL / NTSC
• Możliwe jest generowanie niebieskiego lub czarnego ekranu

Porty szeregowe:

RS-485

Protokoły:

Obsługa ponad 30 protokołów RS485 : Pelco-D, Pelco-P, YAAN, YAAN-O, YAAN-1, SAMSUNG, PANASONIC, Lilin-FAST, Lilin-MLP2, MOLYNX, MINKING A01, Fastrax, CBC, LC-NEW, WV-CS850, SONY-EVI, LG-MULTIX, DAT-SD, VICON, Vcltp, DH-YTC 06, Santachi, Bosch OSRD, TeleEye DM2, HD 600, Hikvision, KALATEL ASC, AD 168(M-B), SAMSUNG SPD, Siemens, Cohu, MINKING B01, ALEC

Prędkość transmisji:

150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 115200 b/s

Test skrętki lub linii telefonicznej:

Test połączenia kabli UTP lub telefonicznych, zakończonych wtykiem RJ-45

Test linii RS-485, RS-232:

Testowanie danych z urządzenia sterującego (komendy są wyświetlane hexadecymalnie)

Moduł Wi-Fi:

Identyfikacja przewodu w wiązce:

Test audio:

Multimetr cyfrowy:

Pomiar mocy optycznej:

VLS (VFL) – wizualny lokalizator uszkodzeń włókien światłowodowych:

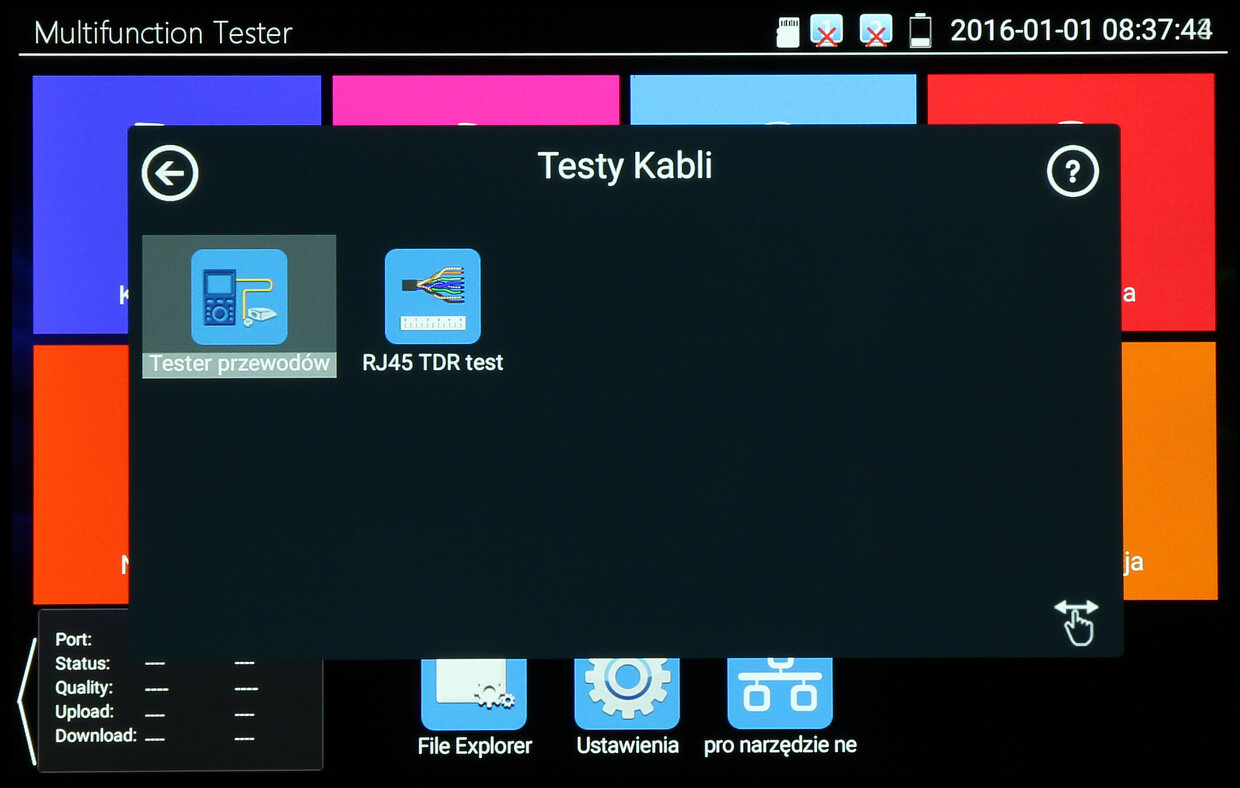

Reflektometr TDR:

Wykrywanie i lokalizacja miejsca przerwania kabla (tylko UTP)

Praca jako źródło zasilania:

• 12 V DC / 3 A, 2x Gniazdo zasilania
• 5 V DC / 2 A z portu USB
• 48 V (PoE, LAN), 24 W

Zasilanie bateryjne:

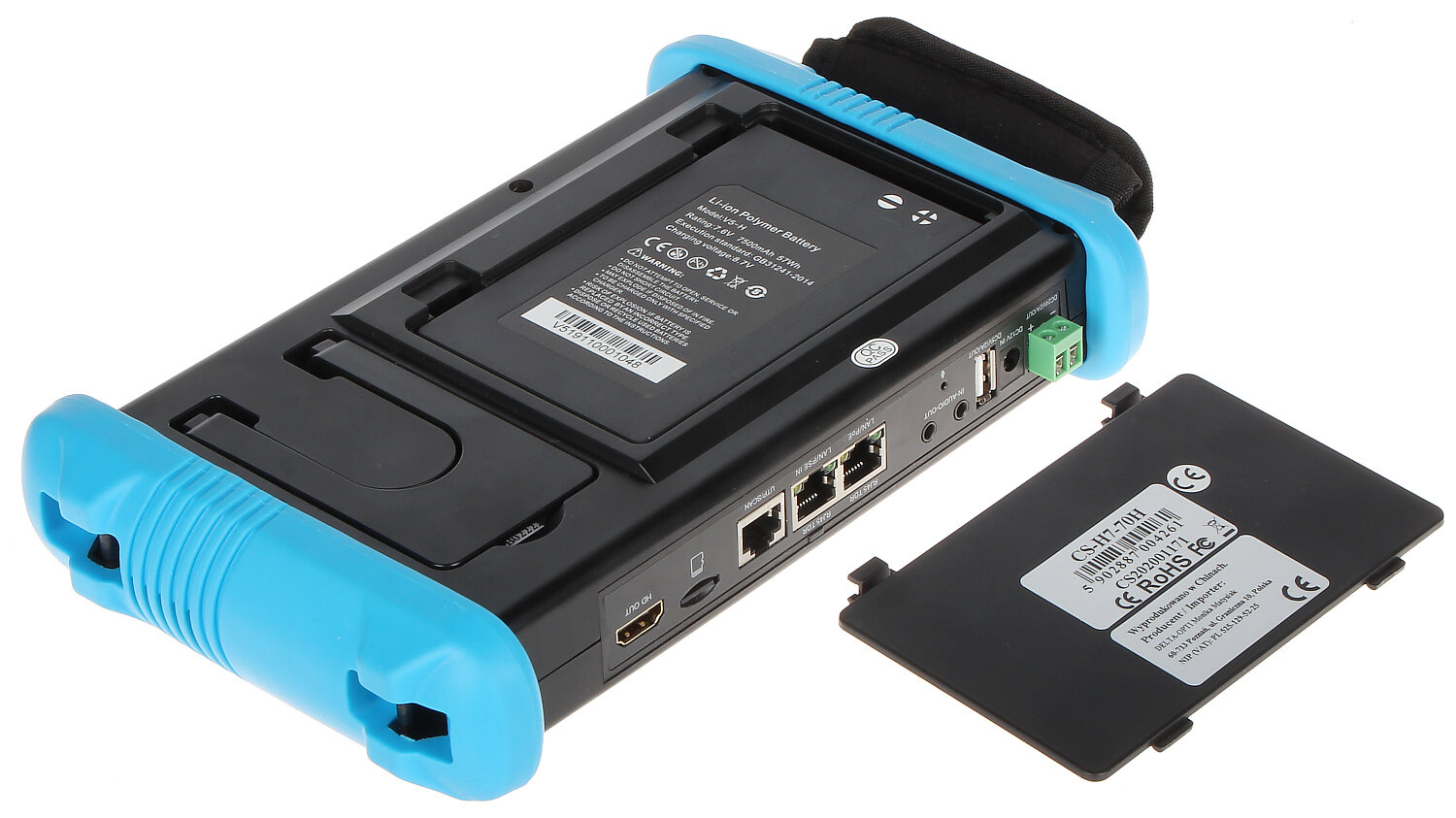

• Akumulator 5000 mAh
• 12 V DC / 2 A (zasilacz w komplecie)

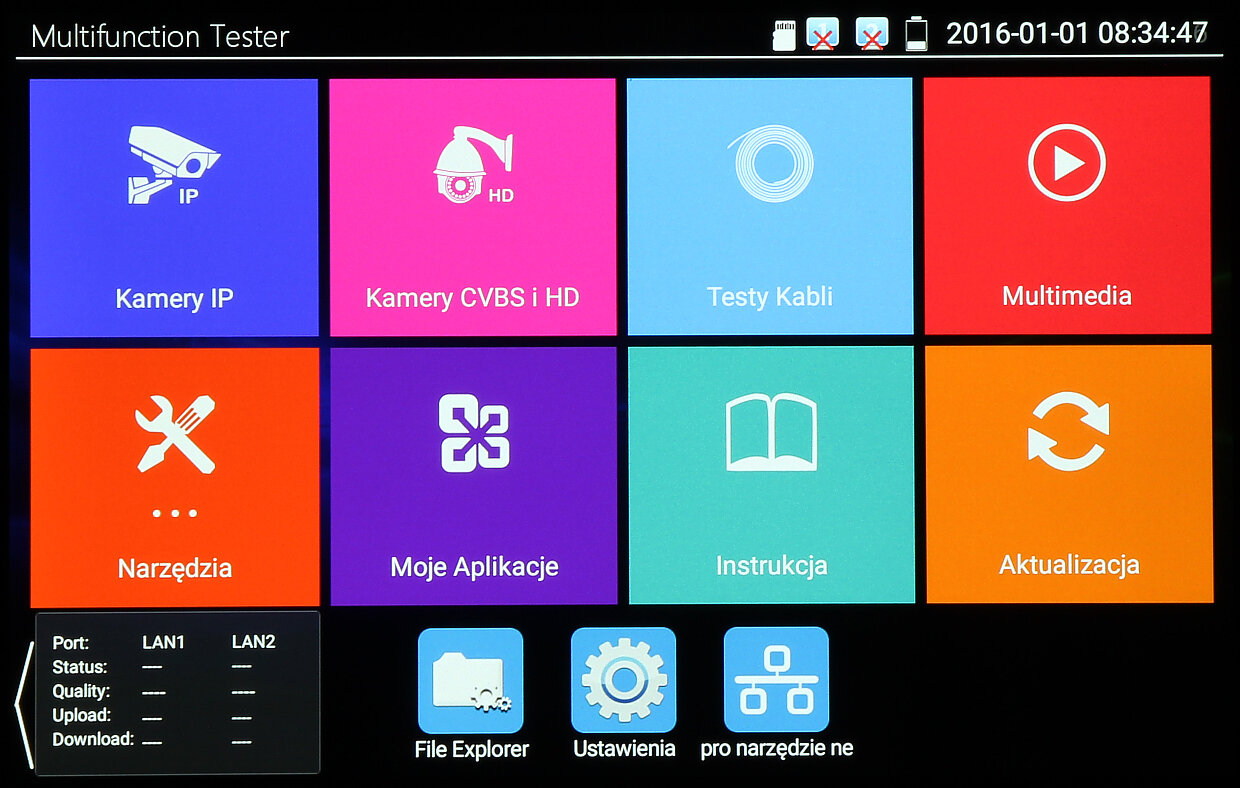

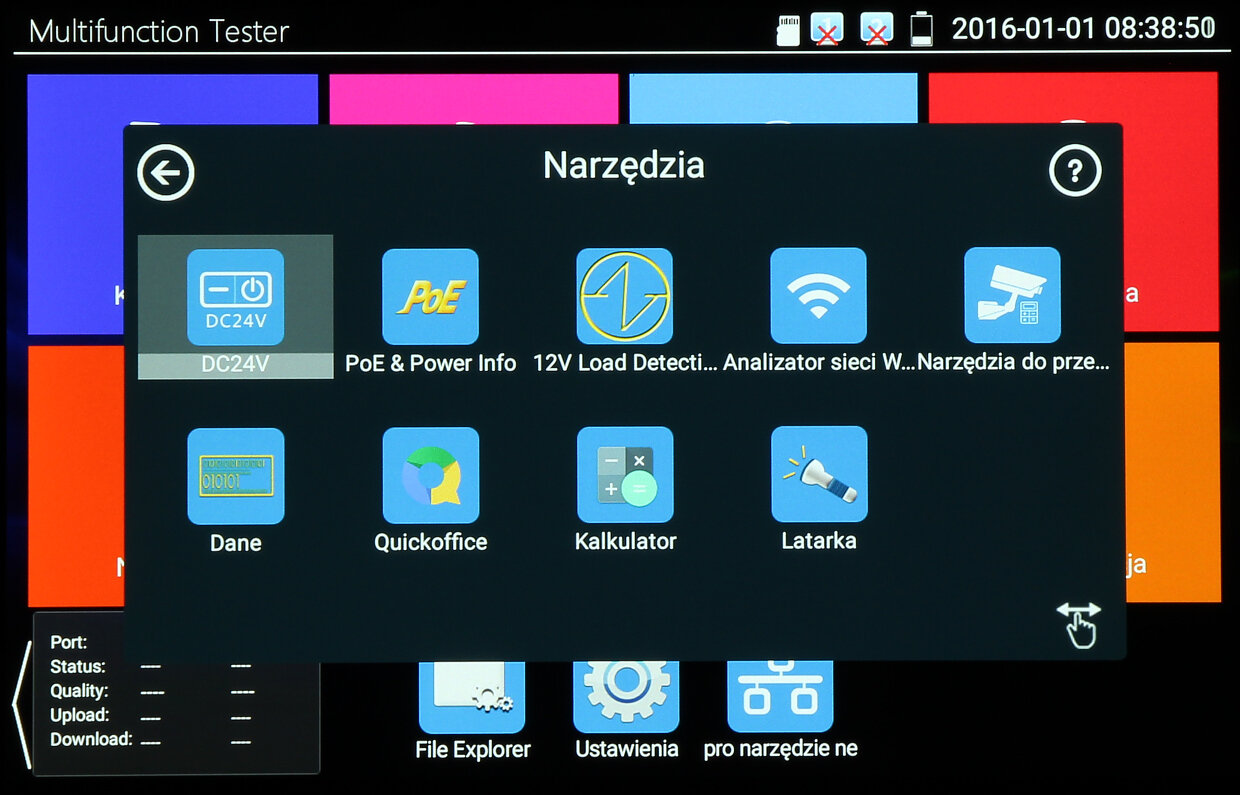

Czas pracy na akumulatorze: max. 10 godz. Obsługa: Menu graficzne – sterowanie dotykowe oraz za pomocą przycisków Wybrane funkcje:

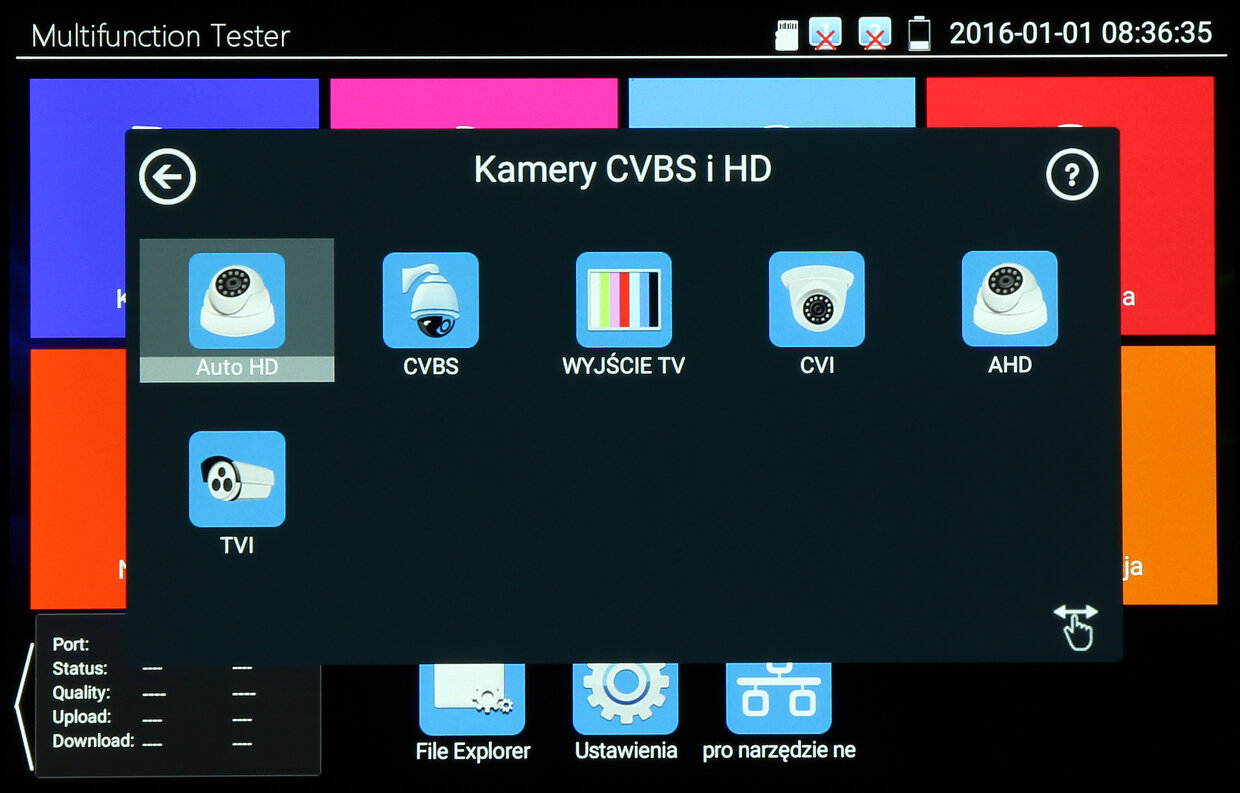

• Test kamer AHD
• Test kamer HD-CVI
• Test kamer HD-TVI
• Test kamer PAL/NTSC

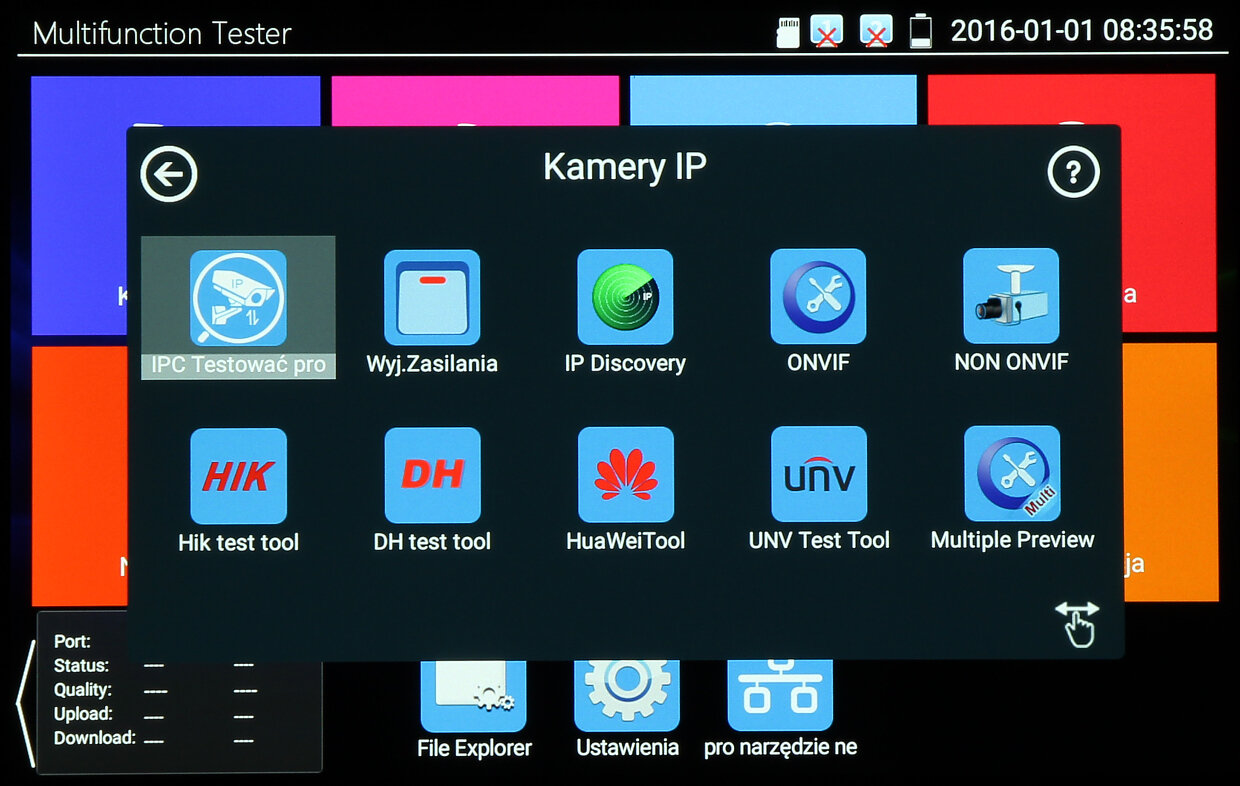

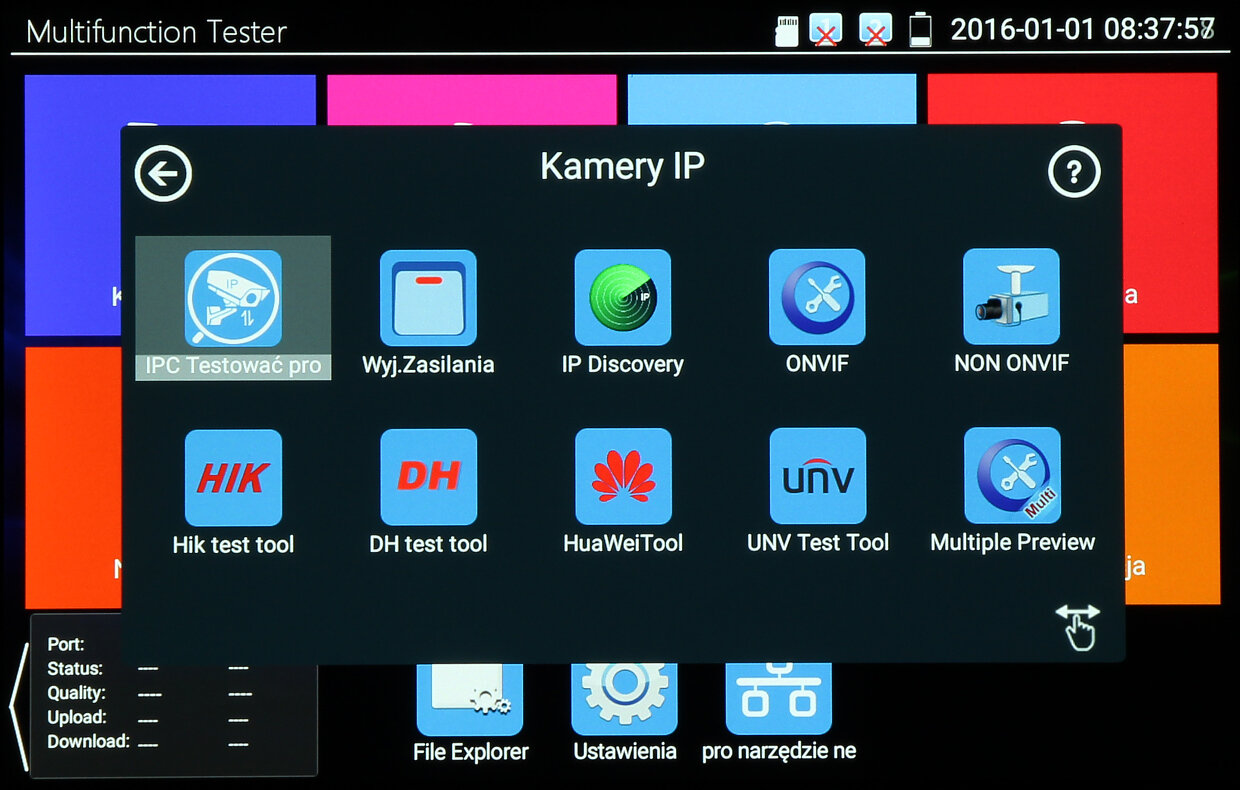

• Test kamer IP – Obsługiwane metody kompresji obrazu : H.265, H.264, MJPEG
• Wyszukiwanie i podgląd kamer IP zgodnych z Onvif

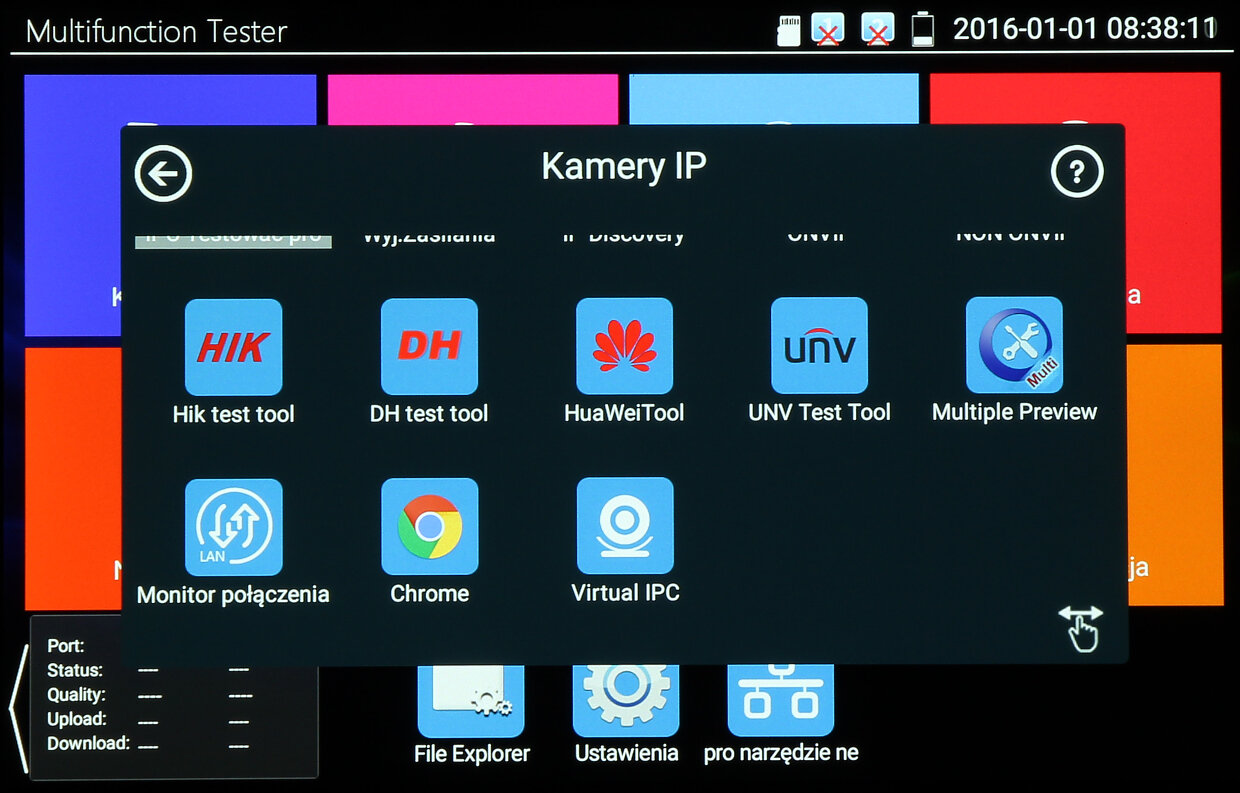

• Wirtualny IPC
• Kalkulator Bitrate
• UNV Test Tool
• Sterowanie obrotnicami i kamerami PTZ (speed dome)

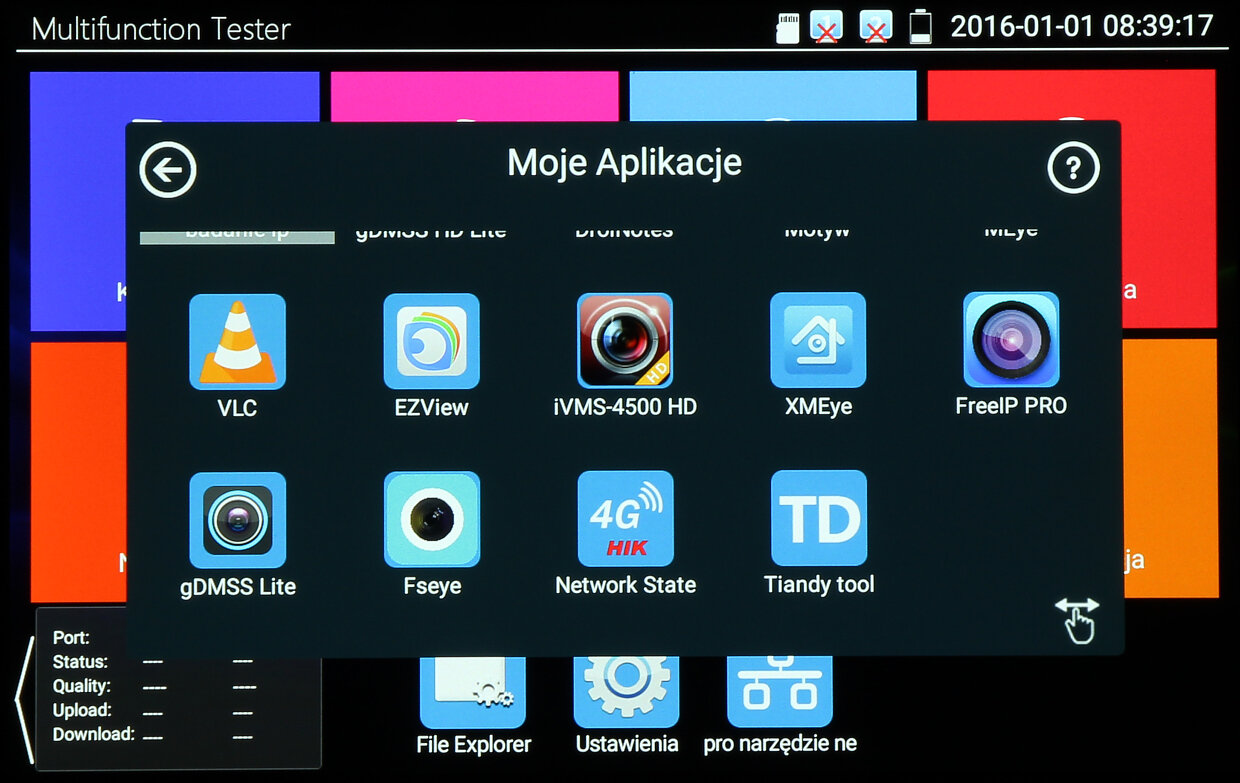

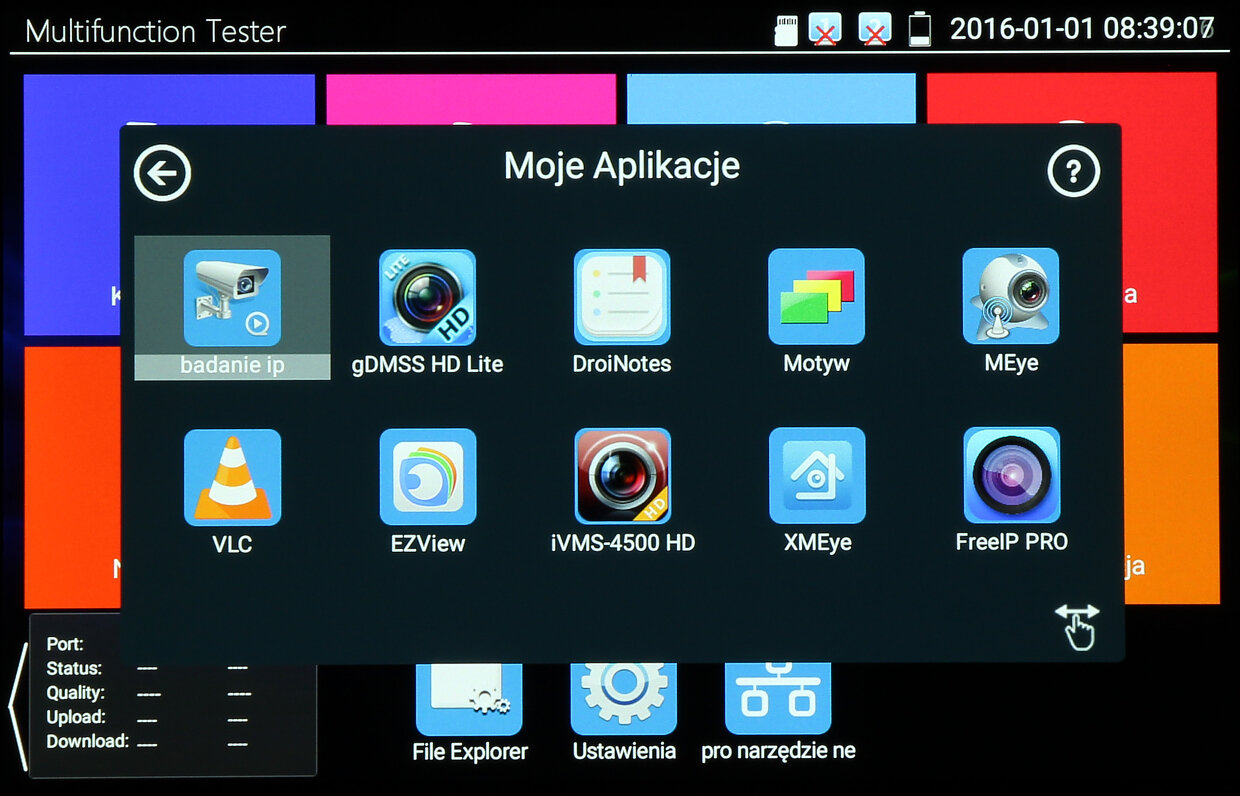

• Podgląd z kamer IP za pomocą wbudowanych aplikacji – iVMS-4500 HD, EZView, gDMSS HD Lite, XMEye, MEye, Fseye
• Wbudowana przeglądarka internetowa – Google Chrome
• Generator sygnału kontrolnego
• Monitorowanie połączeń LAN
• Skaner adresów IP
• PING – testowanie łącza za pomocą pakietów ICMP
• Wykrywanie podłączonego portu w switchu
• Tester skrętki komputerowej
• Współpraca z kamerami i switchami PoE
• Miernik zasilania PoE
• Źródło zasilania DC 5V / 12V / 48V
• Data monitor – monitor portu szeregowego RS-485
• Test audio
• Hotspot – Wi-Fi

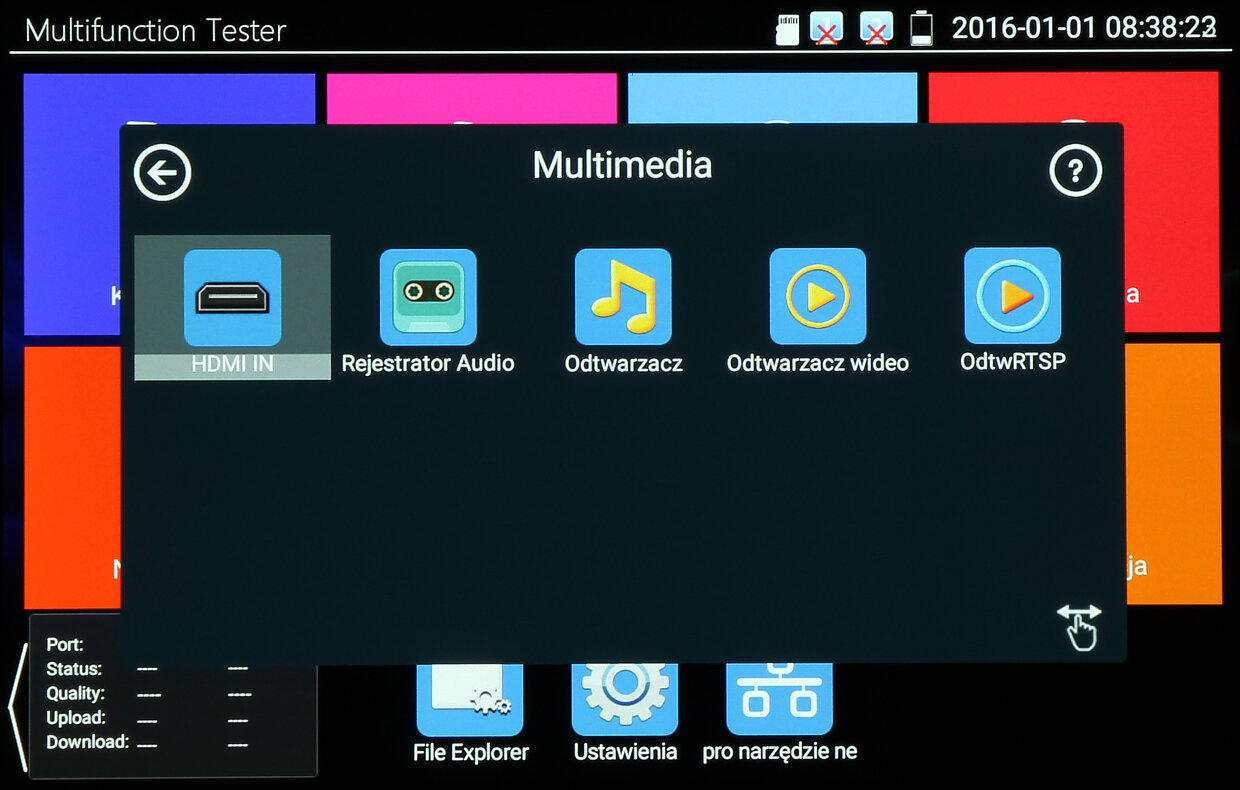

• Zapis wideo na kartę micro SD z możliwością odtwarzania – 8 GB w zestawie
• Odtwarzanie nagrań
• Kalkulator
• Wbudowana latarka

Temperatura pracy:

-10 °C … 50 °C

Dopuszczalna względna wilgotność otoczenia:

30 % … 90 %

Waga:

0.86 kg

Wymiary:

242  x 156  x 45 mm

Obsługiwane języki:

angielski, chiński uproszczony, chiński tradycyjny, francuski, hiszpański, japoński, koreański, polski, rosyjski, włoski
