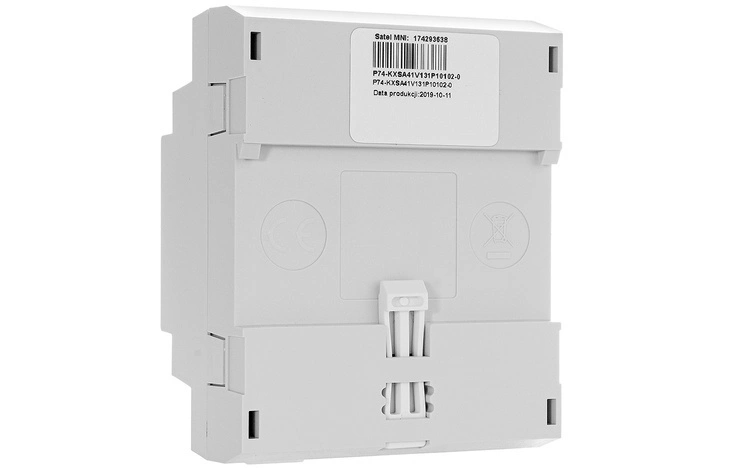

Moduł KNX-SA41 jest uniwersalnym aktorem przełączającym, który umożliwia sterowanie urządzeniami elektrycznymi (oświetlenie, wentylatory). Telegramy odbierane przez moduł od różnego rodzaju urządzeń KNX (np. od czujników) są zamieniane na konkretne działania, takie jak włączenie/wyłączenie światła lub wentylatora. Moduł posiada 4 wyjścia przekaźnikowe, każde z nich odpowiada jednemu kanałowi logicznemu.

Sterowanie lokalne i zdalne

Do codziennego sterowania obydwoma systemami można wykorzystać manipulatory dotykowe np. INT-TSI, będące częścią systemu alarmowego, co przekłada się na optymalizację kosztów, gdyż nie ma konieczności dublowania urządzeń sterujących. Do zdalnego sterowania systemem alarmowym oraz częścią funkcji systemu KNX służy intuicyjna aplikacja mobilna INTEGRA CONTROL.

Specyfikacja techniczna:

ZASILANIE
Napięcie zasilania 230V AC
Maksymalny pobór mocy 5 W
Napięcie magistrali KNX 20 ~ 30V DC
Pobór prądu z magistrali KNX 105 16A / 250V AC
DC1, 600 cykli/h – >105 16A / 24V DC
AC3, I=3,5A – >2,5 x 105
przy obciążeniu żarówkami o mocy 1 000 W – >0,9 x 105

POŁĄCZENIA
Maksymalny przekrój przewodu 2,5 mm2
Maksymalny moment dokręcający 0,5 Nm
PARAMETRY KNX
Maksymalny czas reakcji na telegram <20 ms
Maksymalna liczba obiektów komunikacyjnych KNX-SA41 69
Maksymalna liczba adresów grupowych 256
Maksymalna liczba asocjacji 256
PARAMETRY MECHANICZNE
Temperatura pracy 0°C ~ 45°C
Klasa szczelności IP20
Liczba pól na szynie DIN 4
Waga 192 g
Wymiary (szer./wys./dł.) 70x92x60mm
MAKSYMALNE OBCIĄŻENIA WYJŚĆ
Obciążenie rezystancyjne 3680 W
Obciążenie pojemnościowe 16 A, max. 200 µF
MAKSYMALNE OBCIĄŻENIA WYJŚĆ DLA OŚWIETLENIA
Lampy żarowe 3680 W
Lampy halogenowe HV 230V 3680 W
Lampy halogenowe LV:
transformator konwencjonalny – 2000 VA
transformator elektroniczny – 2500 W

Lampy fluorescencyjne:
bez kompensacji – 3680 W
kompensacja równoległa – 2500 W, 200 µF
kompensacja szeregowa – 3680 W, 200 µF

Lampy fluorescencyjne kompaktowe:
bez kompensacji – 3680 W
kompensacja równoległa – 2500 W, 200 µF

Lampy wysokociśnieniowe rtęciowe
bez kompensacji – 3680 W
kompensacja równoległa – 3680 W, 200 µF
