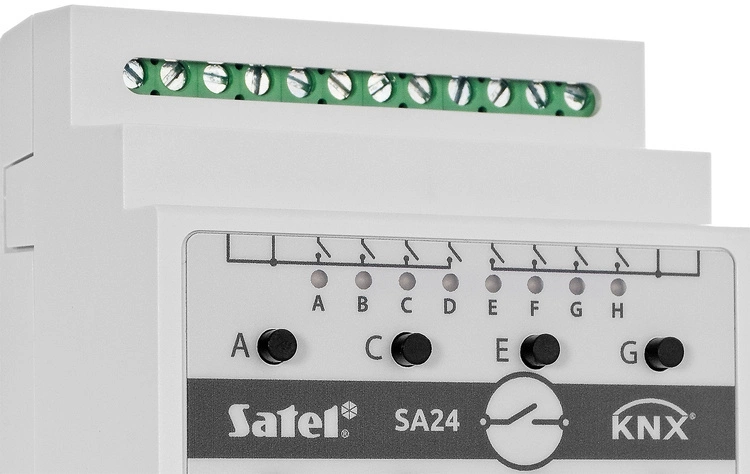

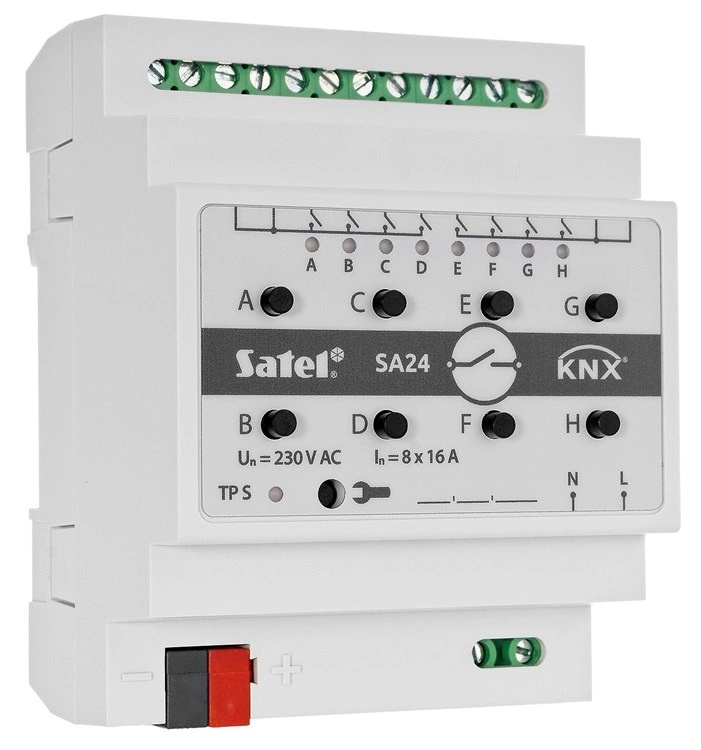

Moduł KNX-SA24 jest uniwersalnym aktorem przełączającym, który umożliwia sterowanie urządzeniami elektrycznymi (oświetlenie, wentylatory). Telegramy, odbierane przez moduł od różnego rodzaju urządzeń KNX (np. od czujników), są zamieniane na konkretne działania, takie jak włączenie/wyłączenie światła lub wentylatora. Moduł posiada 8 wyjść przekaźnikowych, każde z nich odpowiada jednemu kanałowi logicznemu.

Sterowanie lokalne i zdalne

Do codziennego sterowania obydwoma systemami można wykorzystać manipulatory dotykowe np. INT-TSI, będące częścią systemu alarmowego, co przekłada się na optymalizację kosztów, gdyż nie ma konieczności dublowania urządzeń sterujących. Do zdalnego sterowania systemem alarmowym oraz częścią funkcji systemu KNX służy intuicyjna aplikacja mobilna INTEGRA CONTROL.

Specyfikacja techniczna:

ZASILANIE

• Napięcie zasilania 230V AC
• Maksymalny pobór mocy 5 W
• Napięcie magistrali KNX 20 ~ 30V DC
• Pobór prądu z magistrali KNX 105 16A / 250V AC
• DC1, 600 cykli/h – >105 16A / 24V DC
• AC3, I=3,5A – >2,5 x 105
• przy obciążeniu żarówkami o mocy 1 000 W – >0,9 x 105

POŁĄCZENIA

• Maksymalny przekrój przewodu 2,5 mm2
• Maksymalny moment dokręcający 0,5 Nm
• PARAMETRY KNX
• Maksymalny czas reakcji na telegram <20 ms
• Maksymalna liczba obiektów komunikacyjnych 133
• Maksymalna liczba adresów grupowych 256
• Maksymalna liczba asocjacji 256

GŁÓWNE

• Temperatura pracy 0°C ~ 45°C
• Stopień ochrony IP IP20
• Liczba pól na szynie DIN 4
• Waga 240 g
• Wymiary (szer./wys./dł.) 70x92x60mm

MAKSYMALNE OBCIĄŻENIA WYJŚĆ

• Obciążenie rezystancyjne 3680 W
• Obciążenie pojemnościowe 16 A, max. 200 µF

MAKSYMALNE OBCIĄŻENIA WYJŚĆ DLA OŚWIETLENIA

• Lampy żarowe 3680 W
• Lampy halogenowe HV 230V 3680 W
• Lampy halogenowe LV:
• transformator konwencjonalny – 2000 VA
• transformator elektroniczny – 2500 W

Lampy fluorescencyjne:

• bez kompensacji – 3680 W
• kompensacja równoległa – 2500 W, 200 µF
• kompensacja szeregowa – 3680 W, 200 µF

Lampy fluorescencyjne kompaktowe:

• bez kompensacji – 3680 W
• kompensacja równoległa – 2500 W, 200 µF

Lampy wysokociśnieniowe rtęciowe

• bez kompensacji – 3680 W
• kompensacja równoległa – 3680 W, 200 µ
