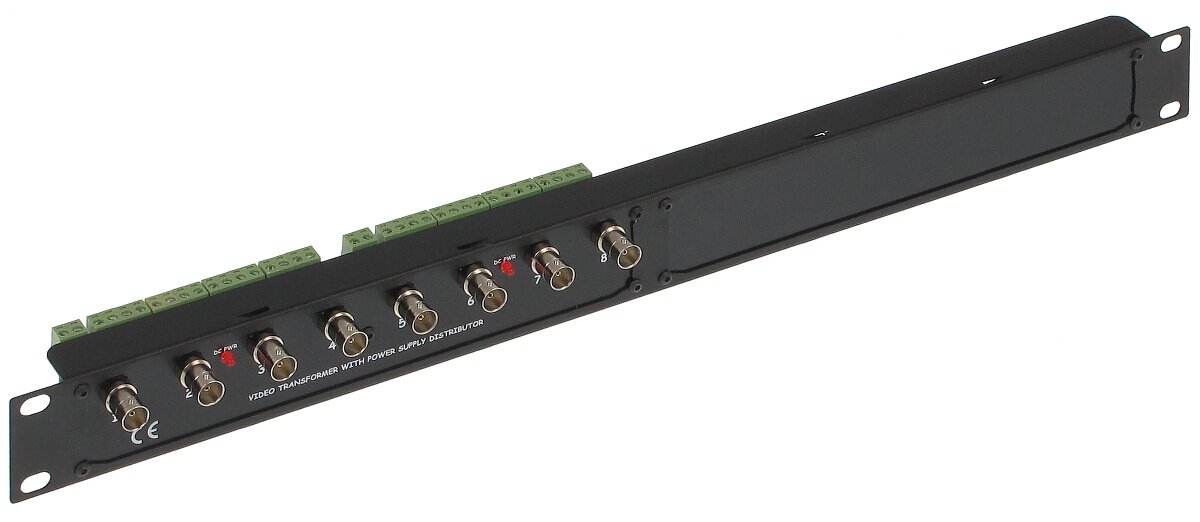

Transformator wideo TR-8H/DC/R19
315,00 zł
1 w magazynie
Opis

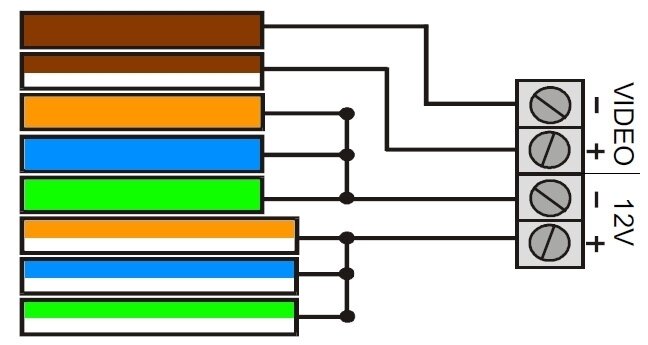

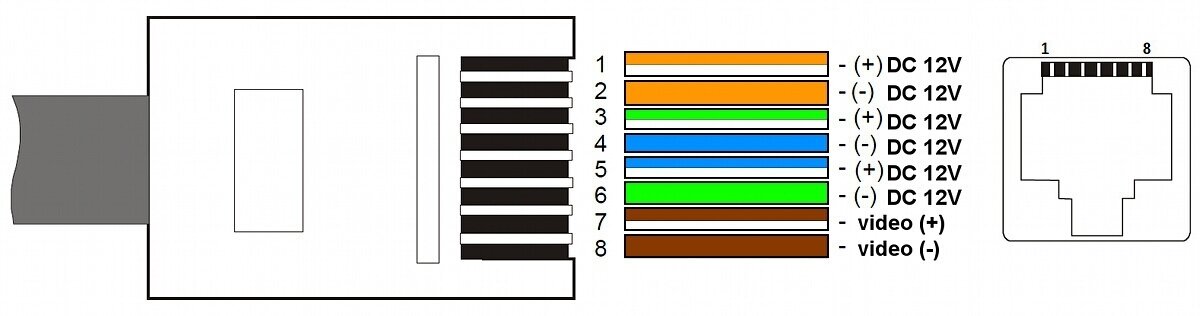

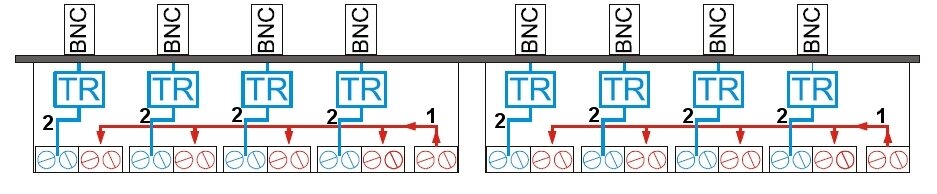

TR-8H/DC/R19 przeznaczony jest do przesyłu sygnału wizyjnego i zasilania za pomocą skrętki komputerowej (UTP, FTP). Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m @ PAL (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne. Sygnał video wykorzystuje jedną parę skrętki, pozostałe trzy pary wykorzystane są do przesyłu napięcia zasilania. Urządzenie składa się z 2 niezależnych modułów zasilania (patrz schemat poniżej) co pozwala na różne konfiguracje. Przesył zasilania 12V DC umożliwia zastosowanie TR-1M/70 oraz TR-1PV/70. Część wyjść może być także zasilana 12V, reszta np. 40V co umożliwia przesył zasilania na większe odległości (aplikacja z TRN-1/400, ZK-40/6 lub ZK-40/16).
Specyfikacja techniczna:
| Standard: |
|
| Prąd wejściowy: | 2 x max. 10 A |
| Maksymalne napięcie zasilania: | max. 40 V DC / 28 V AC |
| Maks. prąd wyjściowy pojedynczego wyjścia: | 2.5 A |
| Rodzaj urządzenia: | Pasywne |
| Liczba kanałów: | 8 Wideo + DC |
| Napięcie we/wy 75Ω (CVBS): | 1 Vpp |
| Zasięg wideo: |
|
| Napięcie wyjściowe: | max. 40 V |
| Tłumienie: |
|
| Impedancja złącza symetrycznego: | 100 Ω |
| Typ złącz: |
|
| Typ złącza symetrycznego: | Zaciski kablowe |
| Typ obudowy: | RACK 19″, 1U |
| Dopuszczalna względna wilgotność otoczenia: | < 95 % |
| Temperatura pracy: | -10 °C … 55 °C |
| Zasięg zasilania: | Zasilanie 12V DC
353 m @ 50 mA |
| Waga: | 0.4 kg |
| Wymiary: | 483 x 44 x 53 mm |
| Producent / Marka: | DELTA |
Informacje dodatkowe
| Waga | 0,1 kg |
|---|---|
| Gwarancja | 24 miesiące |
