System rejestracji czasu pracy Roger Panel dotykowy wew. MD70

Opis

Główne cechy:

• Zestaw kontroli dostępu do obsługi 1 przejścia w systemie RACS 5 ST
• Jeden punkt logowania
• Zasilanie czytnika z centrali, awaryjne zasilanie z akumulatora
• Rozpoznawanie użytkowników za pośrednictwem kodów PIN i/lub kart zbliżeniowych standardu 13,56 MHz MIFARE® Ultralight/Classic oraz standardu EM125kHz (UNIQUE)
• Zastosowanie zewnętrzna/wewnętrzna czytnika
• W zestawie 5 breloków
• Obsługa do trzech wejść NO/NC
• Klawiatura z regulowanym poziomem podświetlenia
• Praca autonomiczna zestawu

Rejestracja czasu pracy RCP:

Nasz zestaw pozoli państwu łatwiej  zarządzanie czasem pracy, precyzyjne jego rozliczanie oraz wpływa na redukcję kosztów. Skutecznie realizowana rejestracja czasu pracy wspiera efektywność działania przedsiębiorstwa. Rejestracja czasu pracy opiera się o specjalistyczne oprogramowanie do analizy, ewidencji oraz rozliczania czasu pracy RCP Master oraz o terminale RCP przeznaczone do rejestracji zdarzeń RCP. Ponadto rejestracja czasu pracy tj. rejestracja zdarzeń RCP może być realizowana z poziomu systemu kontroli dostępu RACS, a następnie wyeksportowana do programu RCP Master. Co więcej rejestracja czasu pracy realizowana z poziomu programów VISO oraz RCP Master 4 umożliwia wymianę danych pomiędzy programami bez udziału operatora tworząc zintegrowany system kontroli dostępu i rejestracji czasu pracy.

Kontroler dostępu przejść MC16-PAC-ST-1:

• zestaw kontroli dostępu do obsługi 1 przejścia w systemie RACS 5 ST
• obustronna kontrola przejścia

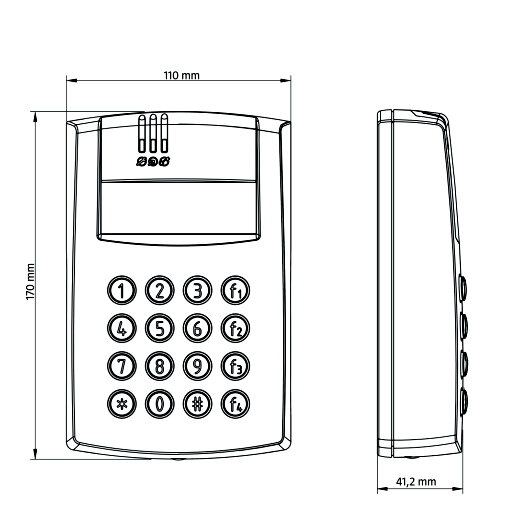

• obsługa czytników serii MCT (16 czytników)
• obsługa czytników serii PRT (interfejs do obsługi 4 czytników)
• obsługa czytników z interfejsem Wiegand (4 czytniki)
• obsługa czytników z interfejsem OSDP (16 czytników, wymagany interfejs MCI-3)
• wyjście zasilania 0,2 A
• wyjście zasilania 1,0 A
• ładowanie akumulatora 0,3 A
• zabezpieczenie przed głębokim rozładowaniem
• zasilacz 24 VDC/2,2 A
• łącznik antysabotażowy
• miejsce na akumulator 7 Ah
• wymiary: 250,0 x 250,0 x 80,0 mm (wys. x szer. x gł.)

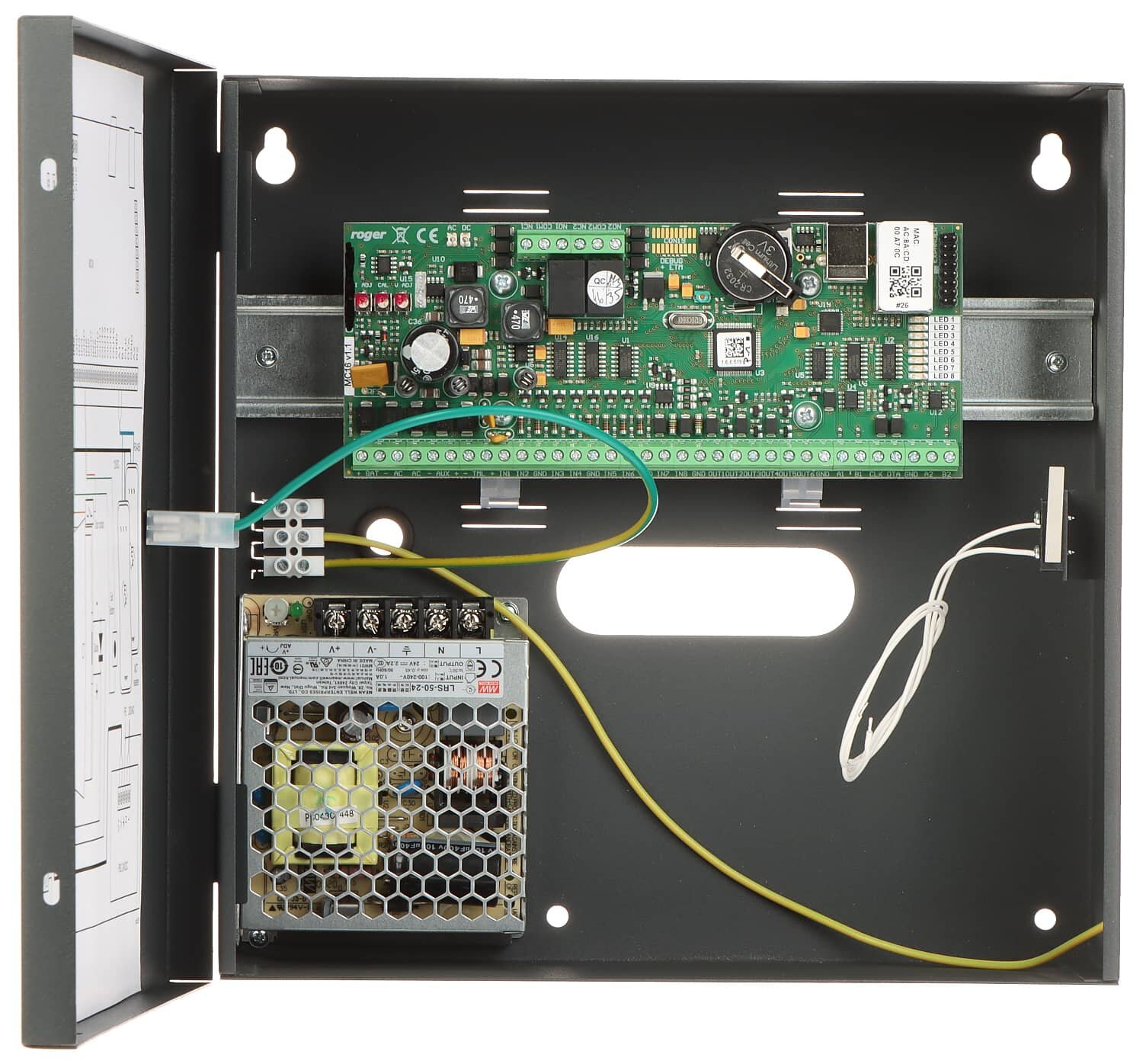

Zestaw kontroli dostępu przeznaczony do obsługi jednego przejścia w systemie RACS 5 v2 w wersji ST. Zestaw umożliwia obsługę jednego dwustronnego przejścia z wykorzystaniem czytników RS485 (czytniki serii MCT oraz czytniki serii OSR z protokołem OSDP), RACS CLK/DTA (czytniki serii PRT) lub czytników z interfejsem Wiegand. Czytniki oraz zamek są zasilane z wyjść zasilających znajdujących się na kontrolerze, które mogą dostarczyć odpowiednio 0,2 A i 1,0 A. Dołączony w zestawie zasilacz umożliwia kompletne zasilenie kontrolowanego przejścia.

Terminal dostępu z czytnikiem MIFARE MD-70

Graficzny panel dotykowy MD70 dedykowany do pracy w systemie kontroli dostępu i automatyki budynkowej RACS 5 jako punkt rozpoznania użytkownika i sterowania systemem. W szczególności, panel jest dedykowany do wykorzystania jako terminal rejestracji czasu pracy. Urządzenie posiada wbudowaną kamerę oraz czytnik kart zbliżeniowych EM 125 kHz oraz 13.56Mhz MIFARE. Logowanie użytkowników w systemie może odbywać się również za pomocą kodów PIN oraz QR. Wbudowana kamera umożliwia rejestrację zdjęć logujących się osób oraz transmisję obrazu kamery do komputera zarządzającego systemem. Podłączenie terminala do kontrolera dostępu może być realizowane przewodowo Ethernet,RS485, lub bezprzewodowo Wi-Fi. Połączenie z aplikacją zarządzającą systemem możliwe jest za pośrednictwem sieci komputerowej.

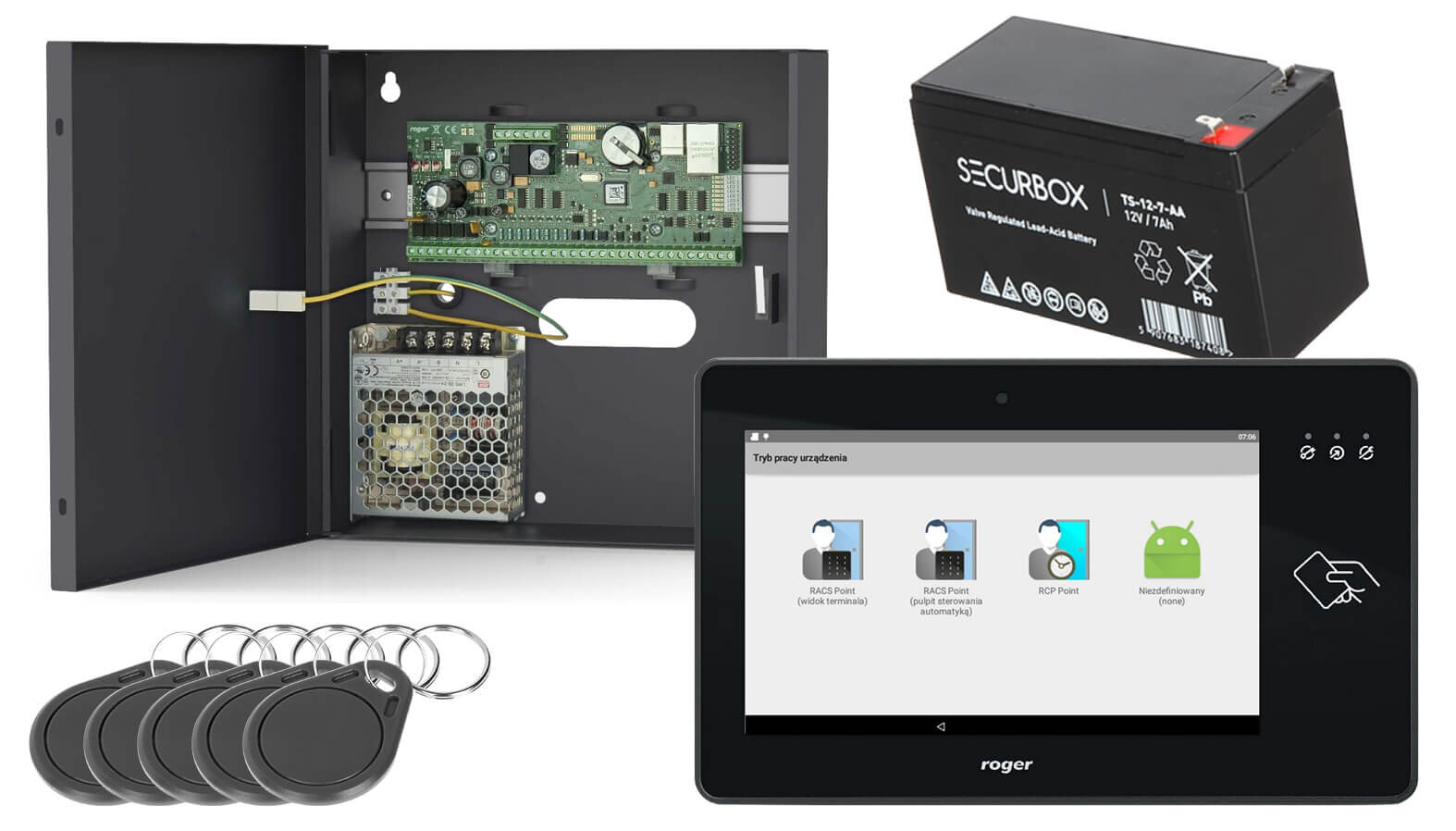

W skład zestawu wchodzi:

  ♦   1x Zestaw MC16-PAC-ST-1-KIT zawartość (x1 kontroler dostępu MC16-PAC-ST-1, 1x LRS-50-24 – 24V DC/2,2A, 1x metalowa obudowa ME14-24V)

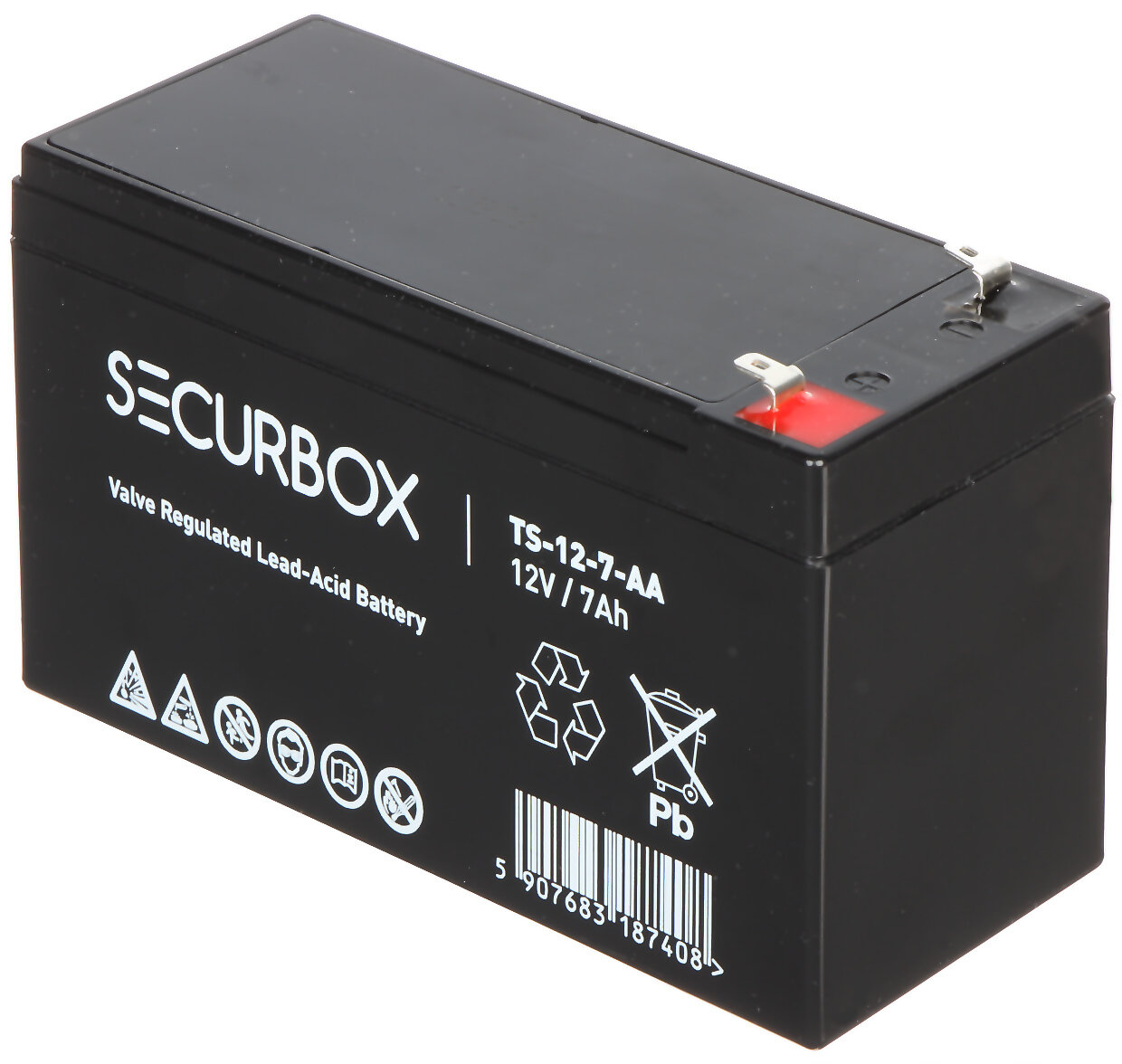

  ♦   1x akumulator 12V/7AH VRLA
  ♦   1x czytnikiem MIFARE MD-70
  ♦   5x Brelok RFID BS-12BK 13,56MHz z pamięcią” kolor breloka może się różnic, od dostępności produktu”

Dodatkowe elementy, opcjonalne do dokupienia w produktach pokrewnych:

  ♦   interfejs roger RUD-3-DES ” Wymagany do konfiguracji”
  ♦   klucz sprzętowy RUD-6-LKY „Wymagany do konfiguracji w przypadku płatnej licencji”
  ♦   licencja roger RCPM4 25/50/250/500+ „zależna od ilości użytkowników” Po wyżej prosimy o kontakt w celu indywidualnej wyceny
  ♦   karta zbliżeniowa MFC-2

Specyfikacja techniczna:

Kontroler dostępu przejść MC16-PAC-ST-1:
Napięcie zasilania	Nominalne 18VAC; dopuszczalne 17-22VAC Nominalne 12VDC, dopuszczalne 10-15VDC Nominalne 24VDC, dopuszczalne 22-26VDC
Pobór prądu (średni)	100mA przy zasilaniu 18VAC (bez obciążenia wyjść AUX/TML)
Wejścia	Osiem wejść parametrycznych (IN1-IN8) elektrycznie połączonych wewnętrznie z plusem zasilania przez rezystor 5,6 kΩ. Dla linii typu NO i NC próg wyzwolenia na poziomie ok. 3,5V
Wyjścia przekaźnikowe	Dwa wyjścia przekaźnikowe z pojedynczymi stykami NO/NC, obciążalność 30V/1,5A DC/AC
Wyjścia tranzystorowe	Osiem wyjść tranzystorowych typu otwarty kolektor, obciążalność 15V/150mA DC. Maks. całkowity prąd płynący przez wyjścia w tym samym czasie 3A DC.
Wyjścia zasilające	Dwa wyjścia zasilające: 12VDC/0,2A (TML) oraz 12VDC/1A (AUX)
Odległości	Do 1200m dla RS485 Do 150m dla RACS CLK/DTA i Wiegand
Klasa szczelności	IP20
Klasa środowiskowa	Klasa I
Temperatura pracy	5°C ~ 40°C
Wilgotność	10% ~ 95% (bez kondensacji)
Waga	ok. 200g
Wymiary (szer./wys./dł.)	175x72x30mm

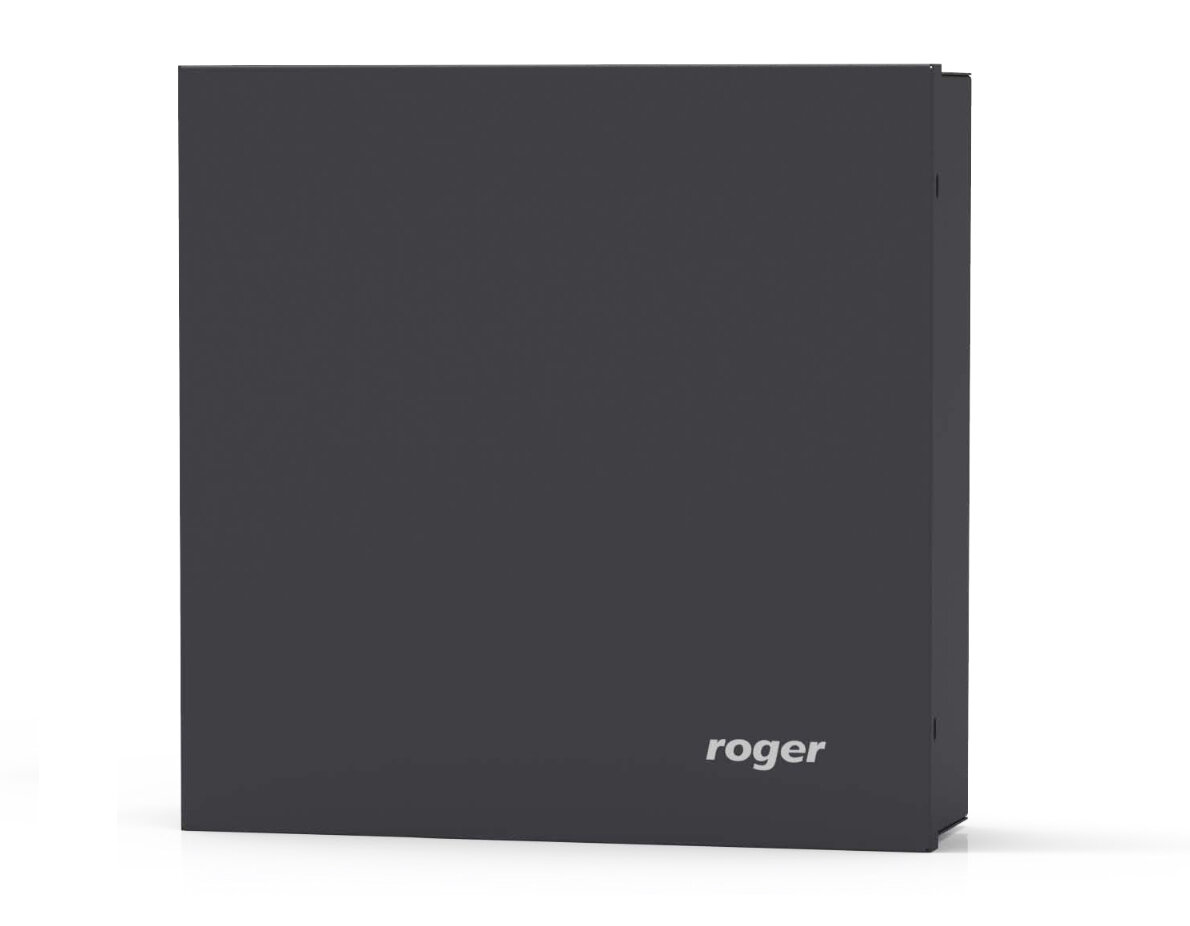

Obudowa metalowa ME-14-24V:
Zasilacz	LRS-50-24 24VDC/50W
Nominalny prąd wyjściowy	2,2A
Ochrona antysabotażowa	Łącznik Tamper NO/NC; 50mA/50VDC
Szyna DIN	1x 245mm
Blacha	0.8mm
Kolor	Szary antracytowy RAL 7016
Akumulator	Miejsce na akumulator 7Ah
Środowisko pracy	Pomieszczenia wewnętrzne; wilgotność do 90%; temperatura otoczenia od -10°C do +40°C
Stopień ochrony IP	IP20
Waga	2kg
Wymiary (szer./wys./dł.)	250x250x80mm
Terminal dostępu z czytnikiem MIFARE MD-70:
Znamionowe napięcie zasilania modułu	Nominalne 12V DC, dopuszczalne 10V – 15V DC
Pobór prądu	Średnio 500mA, maksymalnie 800mA (pobór prądu zależy od obciążenia procesora)
Ekran	7”/800 x 480px, dotyk pojemnościowy
Kamera	2Mpx z funkcją Autofocus
Interfejsy komunikacyjne	Ethernet, WiFi (802.11 a/b/g/n), RS485
Wbudowany czytnik zbliżeniowy	Czytnik kart EM 125 kHz oraz ISO/IEC 14443A MIFARE Ultralight, Classic, DESFire EV1, Plug
Temperatura pracy	+5°C ~ +40°C
Wilgotność	10% ~ 95% (bez kondensacji)
Klasa szczelności	IP30
Waga	ok. 500g
Wymiary (szer./wys./gł.)	218x134x25mm
