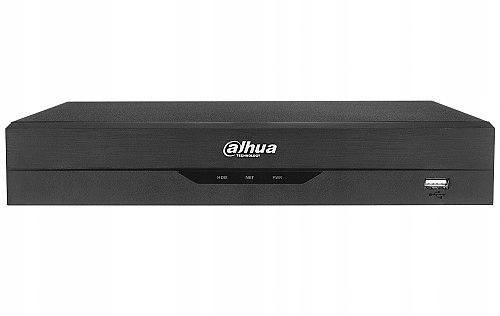

Rejestrator WizSense 4K DH XVR5108HS-4KL-I3

rejestrator WizSense 4K DH XVR5108HS-4KL-I3

wejścia wideo: 8x CVI / AHD / TVI / CVBS / IP + 8x IP*

wyjścia wideo: 1x VGA, 1x HDMI (4K UHD)

nagrywanie (CVI, AHD, TVI):

7 kl/s @ 3840×2160 (8Mpx)

12 kl/s @ 2560×1920 (5Mpx)

15 kl/s @ 2688×1520 (4Mpx)

25/30 kl/s @ 1920×1080 (2Mpx)

nagrywanie (IP):

25/30 kl/s* @ 3840×2160 (8Mpx)

format kompresji: AI Coding*/H.265+/H.265/H.264+/H.264

wejścia/wyjścia audio: 1/1 (RCA)

interfejs sieciowy: 1x Ethernet RJ45 10/100/1000Mbps

obsługa dysków: 1x HDD Sata III (max. 16TB)

zdalne sterowanie menu OSD kamer dzięki funkcji CoC

obsługa połączeń P2P

funkcje AI: ochrona perymetryczna (2 kanały) lub wykrywanie twarzy / rozpoznawanie twarzy (2 kanały) lub SMD+ (8 kanałów)

integracja z kasami fiskalnymi (POS 2.0)

wsparcie dla kamer z funkcją IoT (Internet Rzeczy)

wsparcie dla kamer CVI w rozdzielczości 5MP 16:9

szybka obsługa aktywnego odstraszania w kamerach AnalogHD

rejestracja dźwięku z maks. 8 kamer CVI lub 16 kamer IP

bitrate: 32Kbps ~ 6144Kbps (na kanał), 128Mb/s – dla IP

pogląd obrazu:

Smart PSS, DSS Express, DSS PRO

przeglądarki internetowe: IE

urządzenia mobilne z systemami: iOS, Android

wymiary: 260×237.4×47.6mm – Compact 1U (szer./dł./wys.)

gwarancja: 36 miesięcy

Charakterystyka rejestratora wielosystemowego

Rejestrator XVR5108HS-4KL-I3 to nowoczesne urządzenie magazynujące, wykorzystywane w strukturach monitoringu wizyjnego opartego o systemy analogowe. Urządzenie stanowi element innowacyjnej serii WizSense marki Dahua, który wykorzystuje najbardziej zaawansowane technologie sztucznej inteligencji, w tym algorytm głębokiego uczenia się nakierowany głównie na pojazdy i ludzi, co zapewnia większą elastyczność i dokładność dla użytkowników końcowych. Prezentowany rejestrator DH XVR5108HS-4KL-I3 przeznaczony został do wydajnego monitoringu analogowego opartego o osiem kanałów z dowolnymi kamerami HD-CVI / HD-TVI / AHD / CVBS / IP oraz osiem dodatkowych kanałów z kamerami IP (jednoczesna obsługa do 16 kanałów IP).

Specyfikacja techniczna

GŁÓWNE

OCHRONA PERYMETRYCZNA

WYKRYWANIE TWARZY (FACE DETECTION)

ROZPOZNAWANIE TWARZY (FACE RECOGNITION)

SMD+

WIDEO I AUDIO PARAMETRY

KOMPRESJA

SIEĆ

ODTWARZANIE NAGRAŃ

MAGAZYNOWANIE (HDD)

ALARM

INTERFEJSY

POZOSTAŁE

Procesor

Wbudowany procesor klasy przemysłowej

System operacyjny

Linux OS

Interface zarządzania

WEB / lokalny GUI 4.0

Obsługa funkcji AI

(wbudowane w XVR)

2 kanały (po 10 reguł IVS na każdy kanał) – tylko dla kamer AnalogHD

Klasyfikacja obiektu

Rozpoznawanie obiektów (człowiek, pojazd) po przekroczeniu linii lub po naruszeniu strefy

Inteligentne wyszukiwanie

Wyszukiwanie według klasyfikacji (człowiek, pojazd)

Obsługa funkcji AI

(wbudowane w XVR)

2 kanały (do 12 wykryć twarzy na każdy kanał) – tylko dla kamer AnalogHD

Atrybuty twarzy

6 atrybutów: płeć, 6 grup wiekowych, okulary, wyraz twarzy (gniew, smutek, oburzenie, strach, zaskoczenie, spokój, szczęście i zmieszanie), maska, broda

Obsługa funkcji AI

(wbudowane w XVR)

Przetwarzanie maks. 12 zdjęć twarzy na sekundę

2 kanały wideo (tylko dla kamer AnalogHD)

Tryb „Nieznajomy”

Detekcja twarzy osób nie znajdujących się w bazie (możliwość ustawiania progu podobieństwa)

Ręczne ustawianie progu podobieństwa

Inteligentne wyszukiwanie

Do 8 wizerunków twarzy w tym samym czasie (możliwość ustawiania progu podobieństwa dla każdego zdjęcia)

Zarządzanie bazami danych

Do 10 baz danych (maksymalnie 20000 wizerunków twarzy)

Imię, płeć, wiek, numer ID, możliwość przypisania zdjęcia

Wyzwalanie zdarzeń

Buzzer, komunikaty głosowe, Email, Snapshot, nagrywanie, wyjścia alarmowe, PTZ, itp.

Obsługa funkcji AI

(wbudowane w XVR)

8 kanałów

Filtrowanie dla pojazdów i ludzi, filtrowanie fałszywych alarmów wywołanych zwierzętami, liśćmi, światłami

Inteligentne wyszukiwanie

Wyszukiwanie według klasyfikacji (człowiek, pojazd)

Liczba kanałów dla kamer Analog HD

8x AHD / CVI / TVI / CVBS

(Autodetekcja sygnałów: AHD / CVI / TVI / CVBS)

Liczba kanałów dla kamer IP

8x IP + 8x IP

Obsługa 8 kanałów IP po zastąpieniu kanałów analogowych (1:1) oraz obsługa 8 dodatkowych kanałów IP.

Uwaga!!! Włączenie funkcji sztucznej inteligencji (AI) dla kamer Analog HD wyłącza możliwość dodania dodatkowych kanałów IP.

Rozdzielczość obsługiwanych kamer IP (maks.)

8Mpx

Obsługa kamer Analog HD

CVI: 8Mpx (4K) / 6Mpx / 5Mpx (16:9) / 5Mpx / 4Mpx / 1080P @ 25/30 kl/s, 720P @ 50/60 kl/s, 720P @25/30 kl/s

AHD: 8Mpx (4K) / 5Mpx / 4Mpx / 3Mpx / 1080P @ 25/30 kl/s, 720P @25/30 kl/s

TVI: 8Mpx (4K) / 5Mpx / 4Mpx / 3Mpx / 1080P @ 25/30 kl/s, 720P @25/30 kl/s

CVBS: PAL / NTSC

Liczba wejść BNC

8x gniazdo

Rozdzielczość nagrywania

8Mpx – 4K (3840×2160) / 6Mpx (3072×2048) / 5Mpx – 16:9 (2880×1620) / 5Mpx (2592×1944) / 4Mpx (2688×1520) / 3Mpx (2048×1536) / 4M-N (1280×1440) / 2Mpx – 1080p (1920×1080) / 720p (1280×720) / 960H (960×576) / D1 (704×576 / 704×480) / CIF (352×288 / 352×240)

Prędkość na kanał dla kamer CVI

8Mpx (1 ~ 7kl/s), 6Mpx (1 ~ 10kl/s), 5Mpx (1 ~ 12kl/s), 4Mpx / 3Mpx (1 ~ 15kl/s), 4M-N / 2Mpx / 720p / 960H / D1 / CIF (1 ~ 25/30kl/s)

Prędkość na kanał dla kamer AHD

8Mpx (1 ~ 7kl/s), 5Mpx (1 ~ 12kl/s), 4Mpx / 3Mpx (1 ~ 15kl/s), 4M-N / 2Mpx / 720p / 960H / D1 / CIF (1 ~ 25/30kl/s)

Prędkość na kanał dla kamer TVI

8Mpx (1 ~ 7kl/s), 5Mpx (1 ~ 12kl/s), 4Mpx / 3Mpx (1 ~ 15kl/s), 4M-N / 2Mpx / 720p / 960H / D1 / CIF (1 ~ 25/30kl/s)

Prędkość na kanał dla kamer CVBS

960H / D1 / CIF (1 ~ 25/30kl/s)

Prędkość na kanał dla kamer IP

8Mpx / 6Mpx / 5Mpx / 4Mpx / 3Mpx / 2Mpx / 720p

(Liczba klatek nagrywania zależna jest od parametrów kamery IP)

Zapis extra strumienia na kanał

960H (1 ~ 15kl/s), D1 / CIF (1 ~ 25/30kl/s)

Przepustowość dla kamer IP

128Mbps

Bitrate wideo

32Kbps ~ 6144Kbps (na kanał)

Częstotliwość próbkowania audio

8KHz, 16bit (na kanał)

Bitrate audio

64Kbps (na kanał)

Wyjścia wideo

1x VGA, 1x HDMI

(jednoczesna praca: VGA i HDMI)

Rozdzielczość ekranu

VGA: 1920×1080, 1280×1024, 1280×720

HDMI: 3840×2160, 1920×1080, 1280×1024, 1280×720

Wyświetlanie wielo-ekranowe (Podział ekranu)

1/4/8/9 – wyłączony tryb rozszerzenia IP

1/4/8/9/16 – włączony tryb rozszerzenia IP

Wsparcie urządzeń innych producentów (po protokole)

Onvif, RTSP

Kompresja wideo

AI Coding* / H.265+ (Smart) / H.264+ (Smart) / H.265 / H.264

Metoda kompresji „AI Coding” możliwa jest tylko dla kamer Analog HD

Kompresja audio

G.711A / G.711U / PCM

Obsługiwane protokoły

HTTP, HTTPS, TCP / IP, IPv4, RTSP, UDP, SMTP, NTP, DHCP, DNS, DDNS, P2P

Mobilna obsługa

DMSS, DSS

Zgodność ze standardem

Onvif 16.12, CGI

Obsługa przez przeglądarki www

Chrome, IE9 lub wyższy, Firefox

Zdolność odtwarzania kanałów

1 kan.: 1 kan. @ 8MP / 6MP / 5MP / 4MP / 3MP / 4M-N / 2MP / 1080N / 720p / 960H (25/30kl/s)

4 kan.: 4 kan. @ 8MP (7kl/s) / 4 kan. @ 6MP (10kl/s) / 4 kan. @ 5MP (12kl/s) / 4 kan. @ 4MP / 3MP (15kl/s) / 4 kan. @ 4M-N / 2MP / 720p (25/30kl/s)

8 kan.: 8 kan. @ 4MP / 3MP (15kl/s) / 8 kan. @ 4M-N / 2MP / 720p (25/30kl/s)

Tryb nagrywania

Ręczne, harmonogram (regularny, ciągły), MD (wideo detekcja – detekcja ruchu, Tampering, utrata wideo), Alarm, Stop

Przechowywanie nagrań

Wewnętrzny dysk twardy HDD, sieć

Metody kopii zapasowej

Peryferyjne urządzenie magazynujące USB (np. Pendrive) / przez sieć

Tryby odtwarzania

Natychmiastowe odtwarzanie, ogólne odtwarzanie, odtwarzanie zdarzeń, odtwarzanie tagów, inteligentne odtwarzanie (wykrywanie twarzy i ruchu)

Obsługa dysków

1x port SATA III (maksymalna pojemność dysku 16TB)

Alarm ogólny

Detekcja ruchu, utrata sygnału wideo, sabotaż, alarm

Alarm anomalii

Brak dysku, błąd pamięci, przepełniony dysk twardy, konflikt adresów IP, konflikt MAC

Alarm z inteligentnych funkcji

Wykrycie twarzy, rozpoznawanie twarzy, ochrona perymetryczna (przekroczenie linii, wykrycie intruza)

Wyzwalanie reakcji

Nagrywanie, snapshot (panoramic), wyjścia alarmowe w kamerach IP, kontrola dostępu, komunikat głosowy, buzzer, log, preset, email

Wejście audio

1 kanał, port RCA

maks. 8x z kamer CVI (coax audio) lub maks. 16x z kamer IP

Wyjście audio

1 kanał, port RCA

Dwukierunkowa rozmowa

Tak (poprzez wejście / wyjście audio – RCA)

Wejścia alarmowe

brak (lokalnie)

16x z kamer IP

Wyjścia alarmowe

brak (lokalnie)

16x z kamer IP

Obsługa dysków HDD

1x port SATA III (maksymalna pojemność dysku 16TB)

USB

1 port (ver. 2.0) na przednim panelu + 1 port (ver. 3.0) na tylnym panelu – możliwość podłączenia myszy, pamięci typu pendrive, nagrywarka DVD USB

HDMI

1 port (wyjście 4K UHD)

VGA

1 port

Ethernet

1x RJ45 10/100/1000Mbps – porty Ethernet samodostosowujący się

Zasilanie

DC 12V / 2A

Pobór mocy

Maks. 10W (bez HDD)

Waga

XVR: 0.9kg (1.98Ib)

Z opakowaniem: 1.5kg (3.31Ib)

Wymiary (szer. / dł. / wys.)

260×237.4×47.6mm (10.24″ x 9.35″ x 1.87″) – obudowa Compact 1U

Wymiary opakowania (szer. / dł. / wys.)

89x333x315mm (3.50″ x 13.11″ x 12.40″)

Warunki pracy

-10°C ~ +55°C (+14°F ~ +131°F)

wilgotność: 10 ~ 90% (bez kondensacji)
