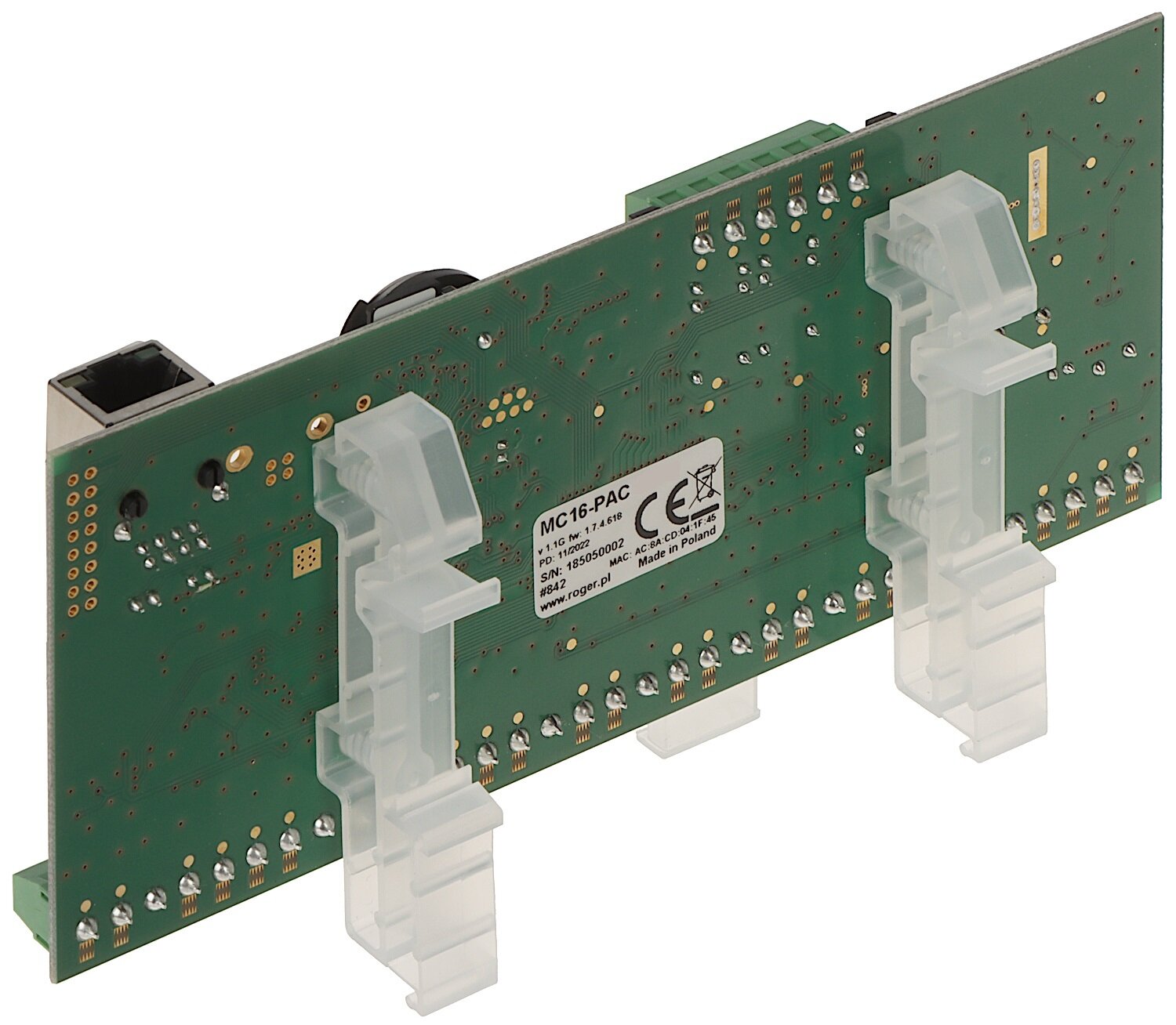

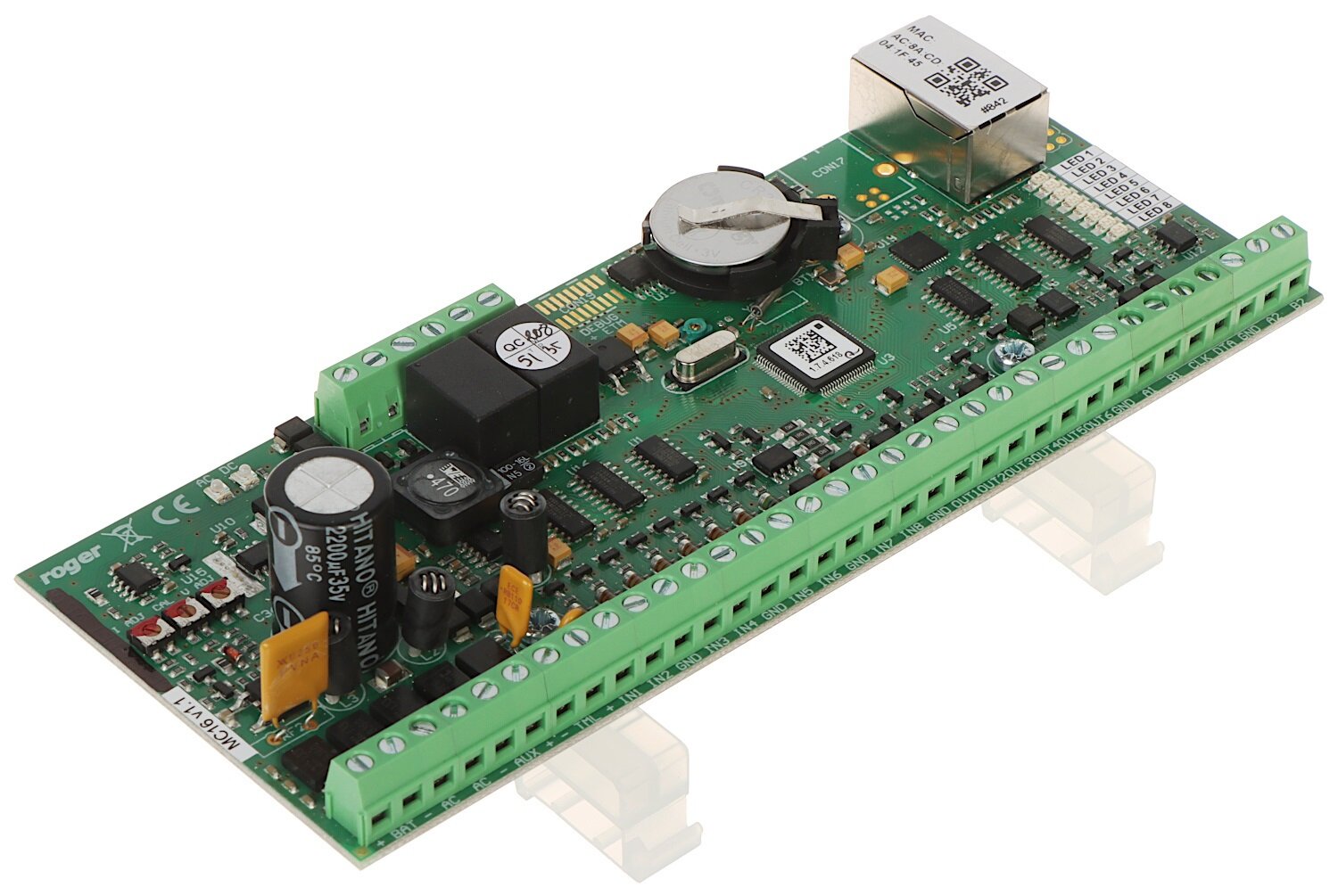

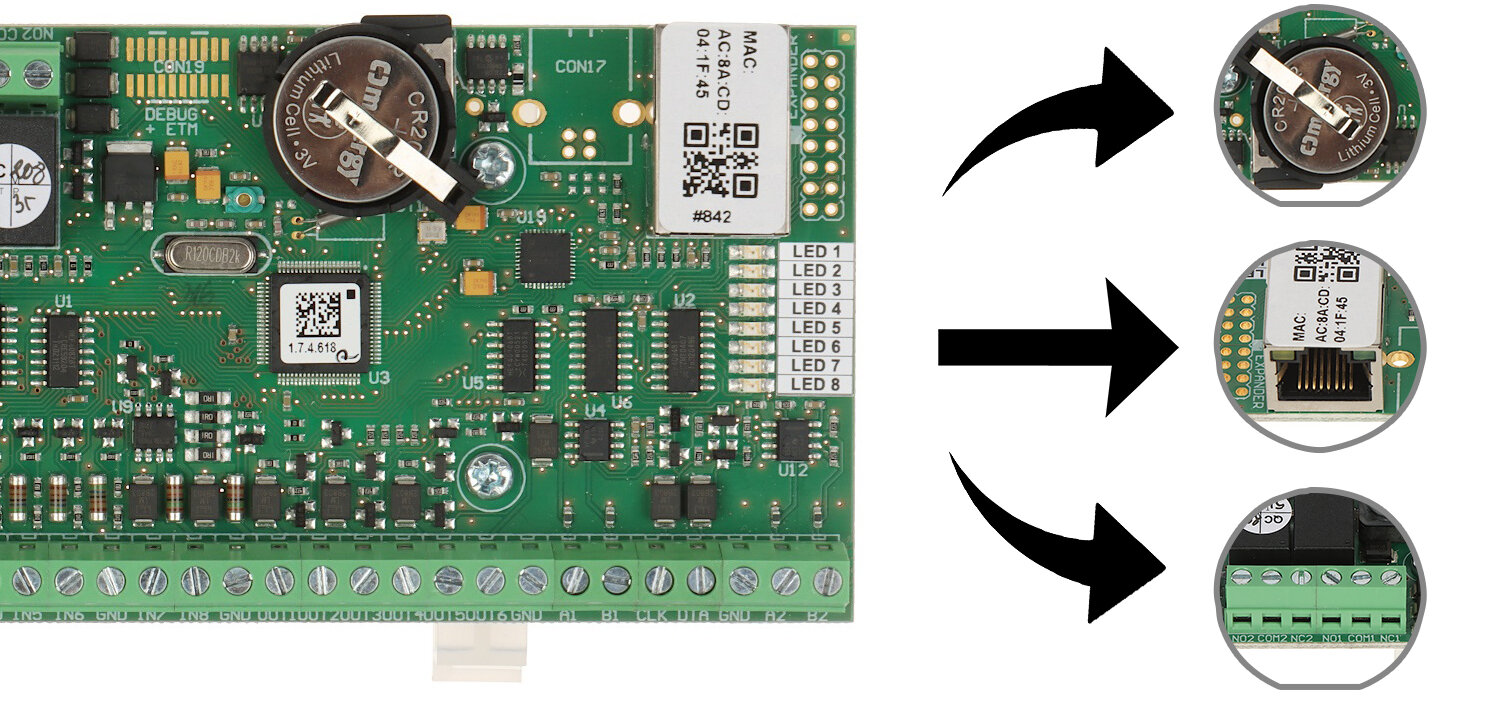

Moduł kontrolera dostępu MC16-PAC-ST do 16 przejść

• współpraca tylko z oprogramowaniem VISO ST
• dedykowany do systemu RACS5
• osiem parametrycznych linii wejściowych EOL
• sześć tranzystorowych linii wyjściowych o obciążalności 15VDC/150mA
• dwa wyjścia przekaźnikowe o obciążalności 30V/1,5A DC/AC
• Interfejs:
    ♦   interfejs: Ethernet
    ♦   interfejs: RS485, RACS CLK/DTA, Wiegand)
• zasilanie: 18V AC, 12V DC, 24V DC
• wbudowany zasilacz impulsowy 12VDC/1,0A
• ładowanie i monitorowanie baterii rezerwowej
• możliwość podłączenia:
  • 4 czytników serii PRT
  • 4 czytników typu Wiegand
• bezpośrednia obsługa 16 czytników serii MCT (interfejs RS485)
• obsługa czytników PRT i Wiegand za pośrednictwem interfejsów magistralowych MCX
• bufor 8 milionów zdarzeń na wymiennej karcie pamięci
• szyfrowana transmisja danych metodą AES128-CBC
• do 12000 identyfikatorów
• blokada wielokrotnego wejścia z czasowym resetem (Timed Anti-passback)
• szybka konfiguracja (poniżej 1 minuty)
• przesłanie ustawień w tle bez zatrzymywania bieżącej pracy systemu

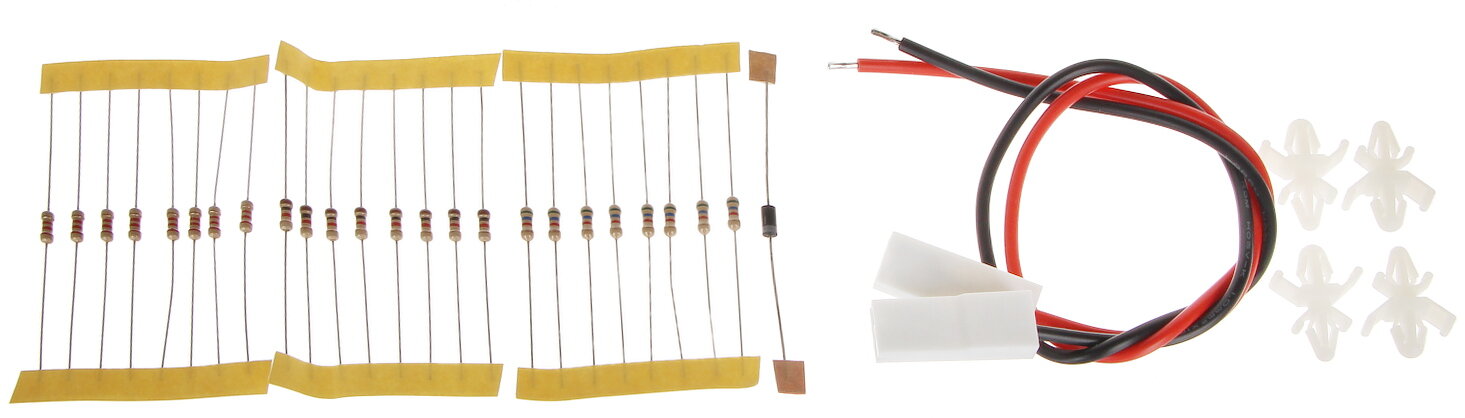

• zawartość:
    ♦   kontroler dostępu MC16 w wersji ST
    ♦   wgrana w MC16 licencja kontroli przejść
• dostępne z licencją: obsługi N przejść (N=1~16)
• obsługa do 16 czytników OSDP (protokół OSDP v2) za pomocą interfejsu MCI-3
• zależy od wybranej licencji:
    ♦   od 2 do 32 punktów logowań
    ♦   od 4 do 64 terminali dostępu
    ♦   d 2 do 32 stref dostępu
    ♦   od 2 do 32 stref alarmowych
    ♦   od 2 do 32 zasilaczy
    ♦   od 2 do 32 wezłów automatyki
    ♦   od 2 do 32 komend lokalnych
    ♦   od 8 do 96 linii wejściowych
    ♦   od 8 do 64 linii wyjściowych
    ♦   od 8 do 128 klawiszy funkcyjnych
• warunki pracy:
    ♦   temperatura pracy: 5°C ~ 40°C
    ♦   wilgotność: 10% ~ 95%
• waga: ok. 200g
• wymiary: 175x72x30mm (szer./wys./dł.)
• gwarancja: 36 miesięcy

MC16-PAC-ST jest sieciowym kontrolerem dostępu oraz automatyki budynkowej dedykowanym do systemu RACS 5 v2 w wersji ST. W zależności od wersji kontroler umożliwia obsługę do 16 przejść kontrolowanych dwustronnie. MC16PACST oferuje rejestrację zdarzeń dla celów RCP oraz integrację z systemem alarmowym. Koncepcja integracji z systemem alarmowym umożliwia prezentację stanu strefy alarmowej oraz sterowanie jej stanem bezpośrednio z poziomu terminali dostępu. MC16 PAC ST udostępnia zaawansowany, a jednocześnie bardzo wydajny sposób zarządzania użytkownikami systemu oraz kształtowania ich uprawnień. Proces konfiguracji kontrolerów systemu jest realizowany współbieżnie, a ilość kontrolerów w systemie nie wpływa na czas jego konfiguracji, który zwykle kończy się przed upływem 1 minuty. Kontroler zarządzany jest z aplikacji VISO ST, która umożliwia współpracę z serwerową bazą danych Microsoft SQL Server. Zarządzanie systemem może być realizowane z poziomu wielu stacji roboczych z programem VISO ST i przez operatorów o różnym poziomie uprawnień. System umożliwia swobodny dostęp do logu zdarzeń systemu, jak i zarządzanie jego użytkownikami. Komunikacja z komputerem zarządzającym jest realizowana za pośrednictwem sieci LAN/WAN z protokołem szyfrowanym metodą AES128-CBC.

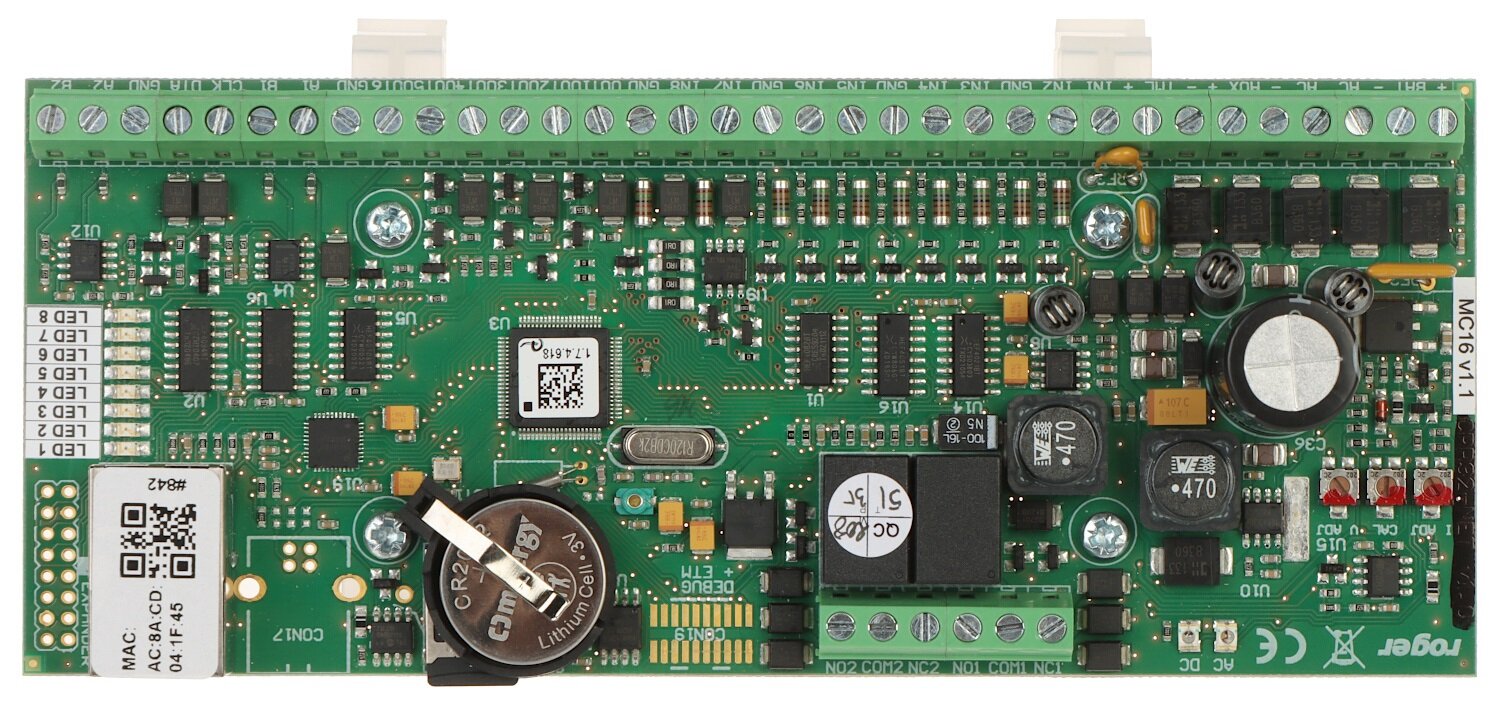

Podstawowy element systemu – kontroler MC16

Zarówno podstawowym jak i najważniejszym elementem każdego nowoczesnego systemu RACS 5 stanowi kontroler MC16. Urządzenie oferowane jest w wielu wersjach, których funkcjonalności są kształtowane za pomocą pliku licencyjnego na karcie pamięci. Wszystkie wersje kontrolera MC16 bazują na tym samym module elektronicznym, który oferuje:

• 12000 identyfikatorów
• 8 wejść parametrycznych
• 6 wyjść tranzystorowych 15V/150mA DC
• 2 wyjścia przekaźnikowe 30V/1.5A AC/DC
• Interfejs do czytników PRT
• Interfejs do czytników Wiegand
• Interfejs RS485 i Ethernet
• Szyfrowana transmisja danych metodą AES128-CBC

Rozszerzenia licencji kontrolera MC16-PAC-ST do 16 przejść

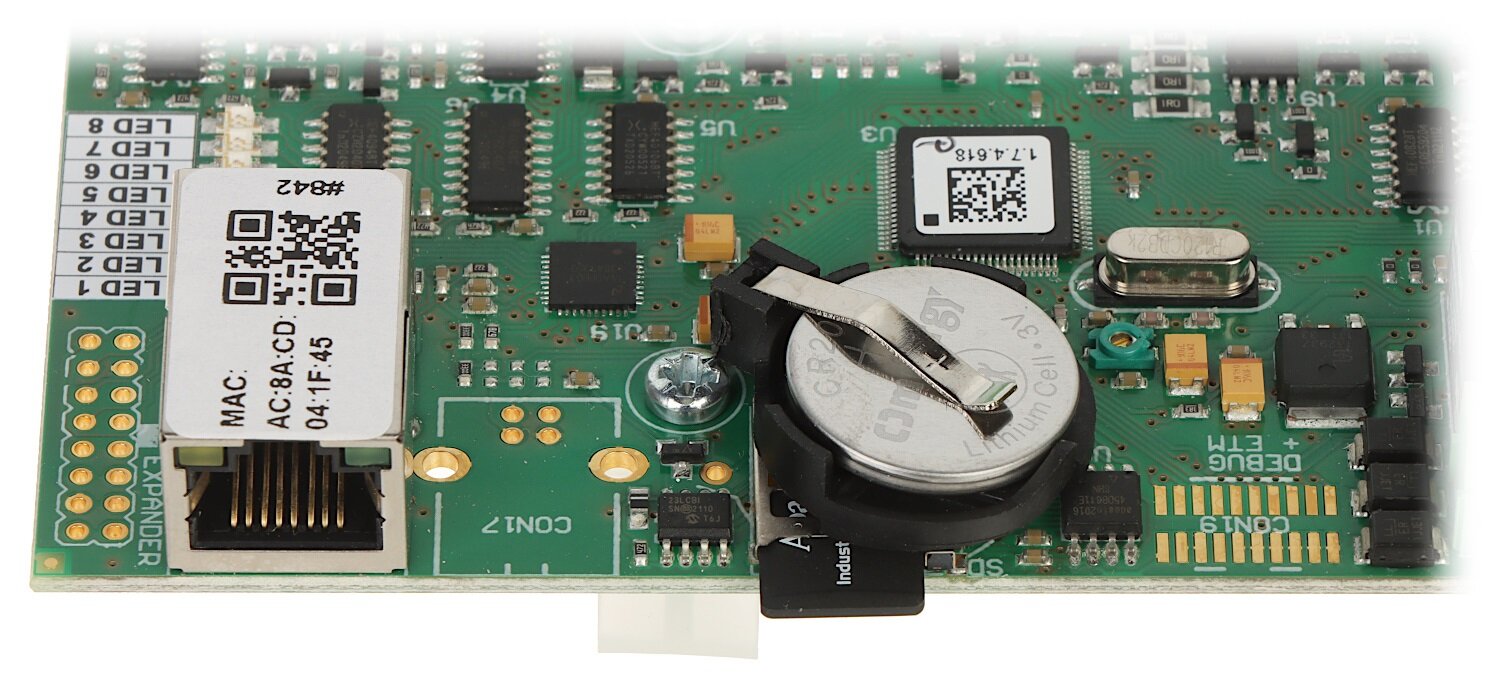

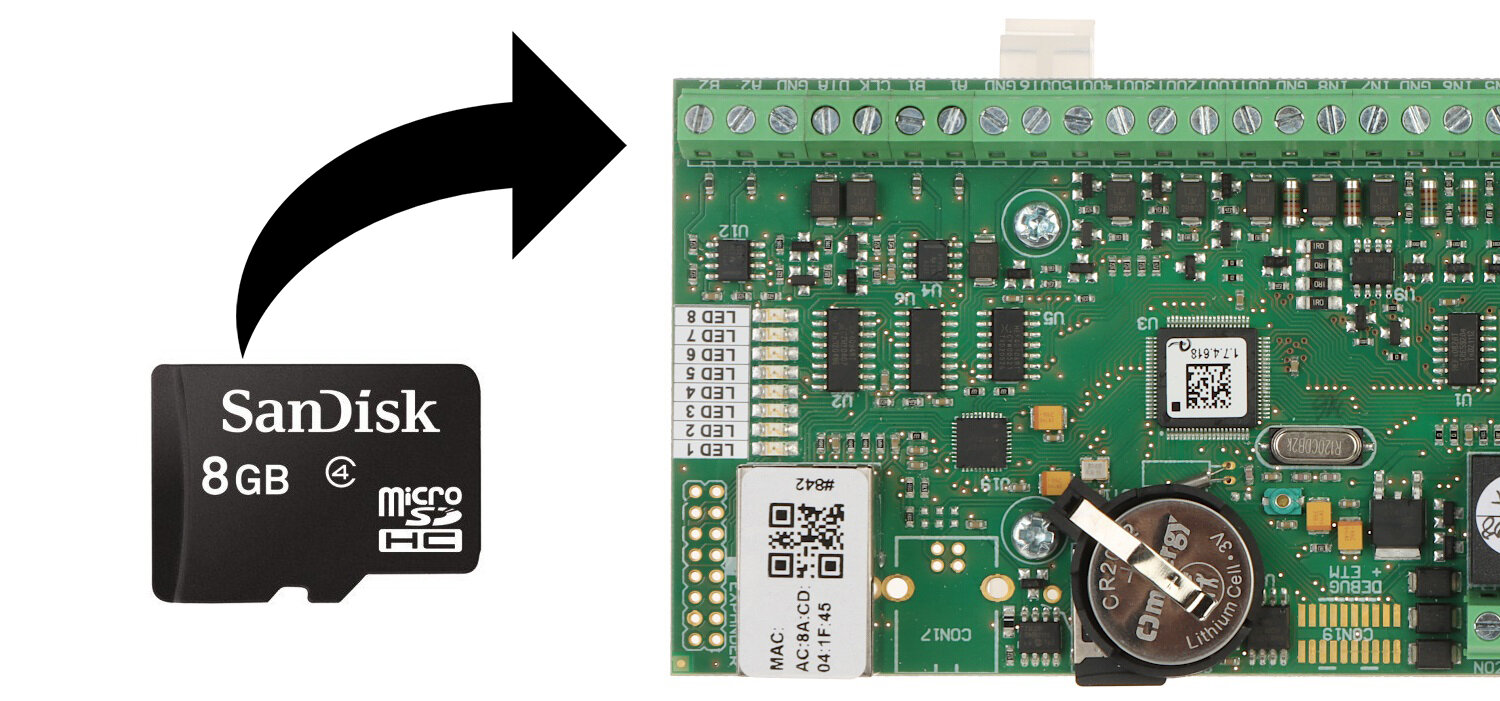

Ograniczenia programowe kontrolera MC16 określa jego plik licencyjny, który jest fabrycznie wgrany na kartę pamięci dostarczonej łącznie z urządzeniem. Istnieje możliwość rozszerzenia oryginalnej licencji fabrycznej. W przypadku oferowanej wersji MC16-PAC fabrycznie wgrana licencja obejmuje funkcjonalność dotyczącą kontroli przejścia oraz automatyki budynkowej. Kontroler jest wyposażony kartę pamięci FLASH, która służy m.in. jako lokalny bufor zdarzeń (8 mln), miejsce przechowywania pliku licencji kontrolera oraz źródło parametrów konfiguracyjnych. Karta pamięci oraz prawidłowa licencja są niezbędne do funkcjonowania kontrolera. W razie potrzeby, plik license.cfg można skopiować na kartę pamięci z wykorzystaniem zewnętrznego czytnika a w przypadku zamiany istniejącej licencji można ją wgrać z poziomu programu VISO.

Możliwości programowe licencji kontroli przejścia:

• Kontrola N przejść (N=1~16 – zależne od licencji)
• Sterowanie automatyką z poziomu terminali systemu
• Prezentacja stanów dozoru alarmowego na terminalach
• Sterowanie stanem dozoru stref systemu alarmowego
• Integracja sprzętowa z systemem alarmowym i ppoż.
• Wielofunkcyjne wejścia parametryczne w tym Dual Wiring
• Tygodniowe harmonogramy dostępu
• Wieloletnie kalendarze wyjątków

Wersje MC16-PAC-ST:
Wersje:	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
Przejścia	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
Punkty logowania	2	4	6	8	10	12	14	16	18	20	22	24	26	28	30	32
Terminale dostępu	4	8	12	16	20	24	28	32	36	40	44	48	52	56	60	64
Strefy dostępu	2	4	6	8	10	12	14	16	18	20	22	24	26	28	30	32
Strefy alarmowe	2	4	6	8	10	12	14	16	18	20	22	24	26	28	30	32
Zasilacze	2	4	6	8	10	12	14	16	18	20	22	24	26	28	30	32
Węzły automatyki	2	4	6	8	10	12	14	16	18	20	22	24	26	28	30	32
Komendy lokalne	2	4	6	8	10	12	14	16	18	20	22	24	26	28	30	32
Linie wejściowe	8	12	18	24	30	36	42	48	54	60	66	72	78	84	90	96
Linie wyjściowe	8	8	12	16	20	24	28	32	36	40	44	48	52	56	60	64
Klawisze funkcyjne	8	16	24	32	40	48	56	64	72	80	88	96	104	112	120	128
Identyfikatory	12000
Przejścia na punkt logowania	1

Konfiguracja urządzeń z poziomu PC

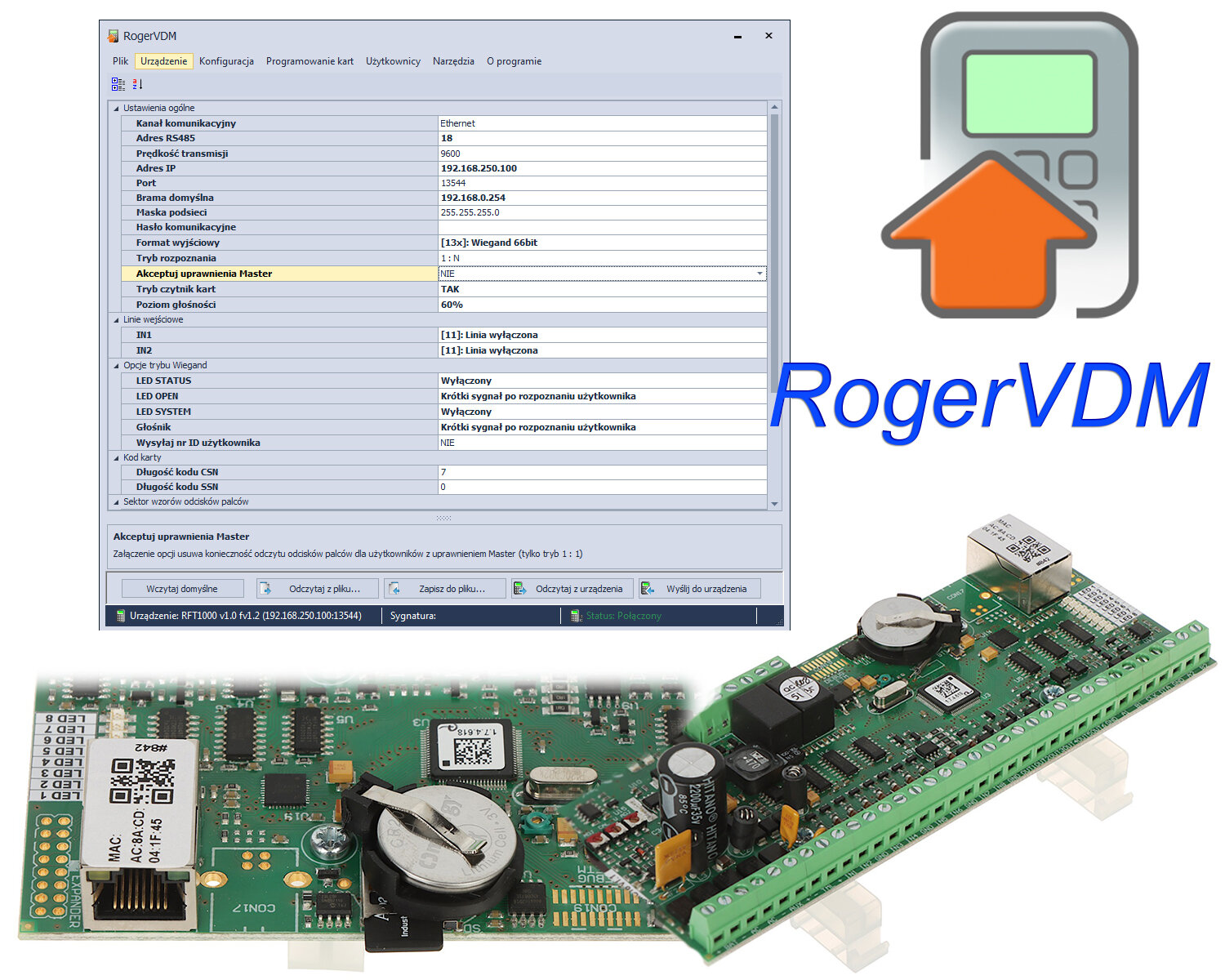

Program RogerVDM jest aplikacją narzędziową, służącą do niskopoziomowej konfiguracji urządzeń z oferty Roger. Zasadniczo, program przewidziany jest do zastosowania we wstępnej fazie konfiguracji systemu gdy zachodzi potrzeba ustawienia pewnych nastaw niskopoziomych urządzenia i dopasowanie go do warunków danej instalacji. W celu obsługi konkretnego urządzenia operator programu musi wskazać jego typ, a aplikacja automatycznie dopasowuje się do wybranego urządzenia udostępniając odpowiedni zestaw funkcji i nastaw.

Specyfikacja techniczna:

Napięcie zasilania	Nominalne 18VAC; dopuszczalne 17-22VAC Nominalne 12VDC, dopuszczalne 10-15VDC Nominalne 24VDC, dopuszczalne 22-26VDC
Pobór prądu (średni)	100mA przy zasilaniu 18VAC (bez obciążenia wyjść AUX/TML)
Wejścia	Osiem wejść parametrycznych (IN1-IN8) elektrycznie połączonych wewnętrznie z plusem zasilania przez rezystor 5,6 kΩ. Dla linii typu NO i NC próg wyzwolenia na poziomie ok. 3,5V

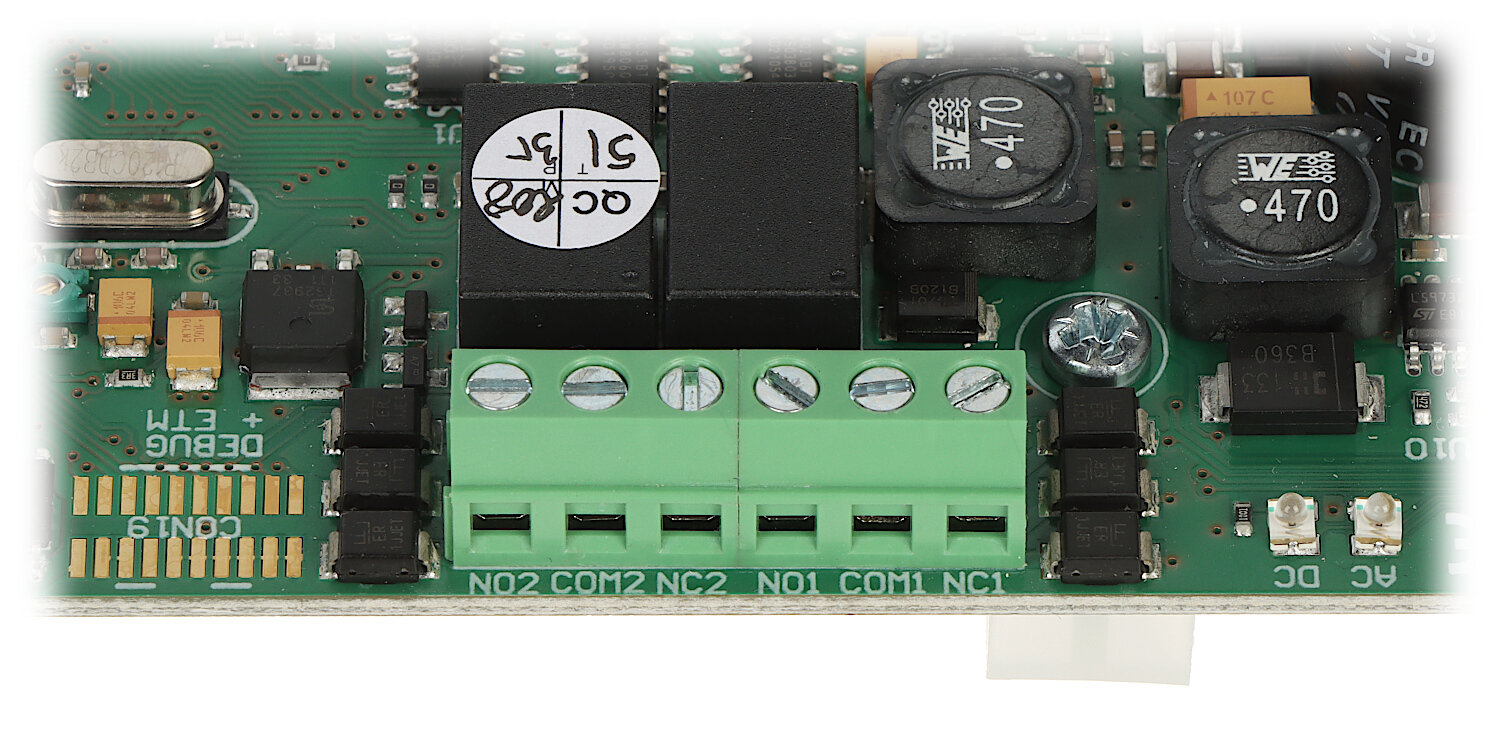

Wyjścia przekaźnikowe	Dwa wyjścia przekaźnikowe z pojedynczymi stykami NO/NC, obciążalność 30V/1,5A DC/AC
Wyjścia tranzystorowe	Osiem wyjść tranzystorowych typu otwarty kolektor, obciążalność 15V/150mA DC. Maks. całkowity prąd płynący przez wyjścia w tym samym czasie 3A DC.
Wyjścia zasilające	Dwa wyjścia zasilające: 12VDC/0,2A (TML) oraz 12VDC/1A (AUX)
Odległości	Do 1200m dla RS485 Do 150m dla RACS CLK/DTA i Wiegand
Klasa szczelności	IP20
Klasa środowiskowa	Klasa I
Temperatura pracy	5°C ~ 40°C
Wilgotność	10% ~ 95% (bez kondensacji)
Waga	ok. 200g
Wymiary (szer./wys./dł.)	175x72x30mm
