KAMERA IP DS-2CD1643G0-IZ – 3.7 Mpx 2.8 … 12 mm

Kamera IP Hikvision w obudowie typu bullet, rozdzielczość 4MP (max. 2688×1520@20kl/s), przetwornik: 1/3” Progressive Scan CMOS, czułość: 0.01Lux@ F1.2 (wł. AGC), 0 Lux z IR, zasięg IR do 30m, dzień/noc ICR, obiektywy z moto-zoom: 2.8 – 12mm/F1.4, kąt widzenia 108°-31°. Kompresja: H265/H.264+/H.264/MJPEG, dwa strumienie, DWDR, 3D DNR, BLC, ROI: 1 obszar. Regulacja położenia 3D. Wymiary: 91.6 mm × 105 mm × 294.5 mm. IP67. Temperatura pracy: -30°C do +60°C. Slot na kartę do 128GB. Zasilanie 12VDC/PoE.

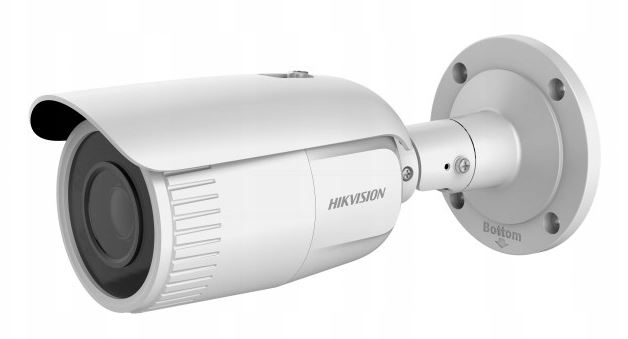

KAMERA TUBOWA IP DS-2CD1643G0-IZ – HIKVISION

Model ten jest kamerą działającą w systemie IP z obiektywem zmiennoogniskowym 2.8-12mm. Posiada przetwornik 1/3” 4Mpx, który pracuje w rozdzielczości (2560 × 1440px). Kompresja danych urządzenia działa w standardzie H.265+ lub H.264+, możliwe jest również zastosowanie standardowej kompresji H.264. w celu zachowania kompatybilności z innymi urządzeniami. Funkcja True WDR poprawiająca dynamikę kamery wydobywa większą ilość szczegółów z kontrastowego planu obserwacyjnego. Urządzenie posiada również wbudowany promiennik IR LED z zasięgiem działania do 30m.

Obudowa kamery stworzona została w standardzie IP67 co zapewnia jej całkowitą ochronę przed wnikaniem pyłu oraz ochronę przed zalaniem. Kamera zasilana jest napięciem 12V DC lub poprzez PoE (802.3af, class 3). Kolejnym z atutów tego modelu kamery jest wbudowane gniazdo kart pamięci MicroSD do 128GB.

Parametry techniczne:

• Przetwornik obrazu: 1/3″ PS CMOS 4Mpx
• Rozdzielczość:  2560×1440 @20fps
• Obiektyw: 2.8-12mm
• Motozoom: Tak
• Autofocus: Tak
• Mechaniczny filtr podczerwieni (ICR): Tak
• Oświetlacz podczerwieni: IR30m EXIR
• Funkcje obrazu: True WDR, 3D-DNR, BLC, AGC, ROI
• Interface sieciowy: 10/100 Mb/s
• Kompresja wideo: H.265+/H.265/H.264+/H.264/MJPEG
• Dual stream: Tak
• Gniazdo SD: Tak, do 128Gb
• Klasa szczelności: IP67
• Materiał obudowy: metal
• Zasilanie: PoE 802.3af, 12VDC
• Temperatura pracy: od -30…+60 oC
• Wymiary: Ø 105 x 244.4 mm
• Waga: 1035g

Rys.1 Wymiary kamery DS-2CD1643G0-IZ

Regulowany kąt nagrywania

4-krotny zoom optyczny

Wykorzystywany w kamerze przetwornik CMOS w rozmiarze 1/3 cala oraz obiektyw o zmiennej ogniskowej 2.8-12mm pozwalają na uzyskanie kąta obserwacji od 98° do 28° w poziomie. Możliwość regulacji kąta sprawia, iż prezentowana kamera nadaje się idealnie do realizowania podglądu i nagrywania zarówno ogółu zdarzeń jak i rejestracji detali na monitorowanym obiekcie.

Modele kamer oznaczonych literą „-Z” posiadają dodatkowy atut w postaci funkcji motozoom’u oraz autofocus’u. Obiektywy urządzeń wyposażonych w te funkcje mogą być w pełni regulowane zdalnie, np. z poziomu rejestratora, programu VMS lub aplikacji mobilnej bez konieczności ingerowania w obudowę kamery. Dzięki trybowi autofocus kamera sama znajduje punkt ostrości, zapewniając czytelny i wyraźny obraz.

Rys. 2 Porównanie kątów nagrywania dla różnych obiektywów (przy przetworniku 1/2.8″)

Zasilanie poprzez PoE

Przesył danych i zasilania jednym przewodem

Kamera przemysłowa DS-2CD1643G0-IZ może być zasilana na dwa sposoby – klasycznie przez gniazdo 12VDC oraz bezpośrednio przez przewód typu skrętka z wykorzystaniem technologii Power over Ethernet (PoE). Zasilanie poprzez PoE realizowane może być bezpośrednio poprzez Switch lub Injector PoE. Do korzyści, płynących z zastosowania standardu PoE można zaliczyć:

• skrócony czas oraz koszty instalacji dzięki uproszczonej strukturze okablowania
• brak konieczności instalowania dodatkowych zasilaczy
• możliwość zasilenia kamer na odległość do nawet do 250m (tryb EXTEND)

Zdalna konfiguracja i obsługa

Połączenie P2P przez chmurę

Do realizacji połączenia z siecią kamera wykorzystuje standardowy interfejs Ethernet (self-adaptive) o prędkości 10/100 Mbps. Połączenie to umożliwia konfigurację pracy, modyfikacja parametrów obrazu oraz podgląd na żywo i odtwarzanie nagrań (kamery ze slotem microSD). Realizacja samego połączenia może być realizowana na trzech, różnych platformach:

• program iVMS-4200 oraz Hik-Central – dedykowane oprogramowanie klasy VMS do zarządzania monitoringiem wizyjnym, pozwalające na zaawansowane modyfikacje całości systemu oraz zarządzanie parametrami detekcji zdarzeń i inteligentnej analizy obrazu
• przeglądarka internetowa WEB – pozwala na szybkie nawiązanie połączenia z wykorzystaniem adresu IP kamery, zapewniając dostęp do pełnej funkcjonalności urządzenia. Do systemów Hikvision zalecane jest korzystanie z przeglądarki Internet Explorer.
• aplikacja mobilna Hik-Connect – mobilna platforma na systemy Android oraz iOS, dająca możliwość podglądu na żywo, odtwarzania nagrań oraz odbierania powiadomień o zdarzeniach w obrębie systemu. Platforma Hik-Connect wykorzystuje połączenie przez chmurę, co eliminuje konieczność przekierowania portów na routerze

Wykorzystanie chmury do nawiązania połączeń między systemem a użytkownikiem pozwala na dostęp i konfigurację kamery z dowolnego miejsca z dostępem do internetu – zarówno na urządzeniach mobilnych jak i stacjonarnych (PC, Laptop).

Wydajna kompresja danych

Kodek H.265/ HVEC

Nowe modele kamer sieciowych od Hikvision wykorzystują wydajny kodek HEVC (ang. High Efficiency Video Coding), oznaczany w branży systemów telewizji przemysłowej jako H.265. Standard ten stworzony został w odpowiedzi na potrzebę transmisji materiałów wideo wysokiej rozdzielczości (4K) bez nadmiernego obciążania łącza transmisyjnego. W porównaniu z poprzednim standardem H.264, nowa technologia pozwala na prawie dwukrotną oszczędność pasma, co w systemach CCTV przekłada się na wydłużenie czasu archiwizacji materiału na dysku, zwiększenie dostępnej przepustowości łącza sieciowego oraz wydłużenie żywotności nośników danych. Co więcej, różnica jakości materiału wideo w kompresji H.265, w porównaniu z wersją H.264, jest praktycznie niezauważalna.

Ważne: tryb kompresji w kamerze DS-2CD1643G0-IZ można swobodnie przełączać międzi H.265 i H.264, co pozwala jej pracować z rejestratorami nieobsługującymi kompresji HVEC.

Specyfikacja techniczna:

DS-2CD1643G0-IZ

Kamera

Przetwornik

1/3″ CMOS Progressive Scan

Standard transmisji

IP

Rozdzielczość maks.

4Mpx @2560 x 1440

Czułość

0.01 Lux (kolor, AGC ON), 0 Lux przy IR

Czas otwarcia migawki

1/3 s to 1/100,000 s

Tryb slow shutter

wspierany

Auto-Iris

N/A

Focus

N/A

Obiektyw

2.8 mm (opcjonalnie 4/6mm)

Kąt nagrywania (horyzontalnie)

horyzontalnie FOV 98°, pionowo FOV 51°, przekątna FOV 115°

Zakres regulacji głowicy

Pan: 0° do 360°, Tilt: 0° do 90°

Oświetlacz IR

Zasięg IR

do 30m

Długość fali IR

850 nm

Kompresja obrazu

Kompresja wideo

• Strumień główny: H.265+/ H.265/ H.264+/H.264
• Strumień pomocniczy: H.265/H.264/MJPEG

H.264

Profil Bazowy/ Profil Główny/ Profil Wysoki

H.264+

Strumień główny

H.265

Profil główny

H.265+

Strumień główny

Bitrate wideo

32 Kbps to 8 Mbps

Funkcje smart

ROI

1 stały region dla dwóch strumieni

Obraz

Strumień główny – maks. ilość klatek

• 50Hz: 20fps (2560 × 1440), 25fps (2304 × 1296, 1920 × 1080, 1280 × 720)
• 60Hz: 20fps (2560 × 1440), 30fps (2304 × 1296, 1920 × 1080, 1280 × 720)

Strumień pomocniczy – maks. ilość klatek

• 50Hz: 25fps (640 × 480, 640 × 360, 320 × 240)
• 60Hz: 30fps (640 × 480, 640 × 360, 320 × 240)

Funkcje obrazu

BLC, 3D-DNR, True-WDR

Ustawienia obrazu

Nasycenie, ekspozycja, kontrast, ostrość, AGC, balans bieli

Tryb dzień/noc

przełączanie automatyczne / manualne

Sieć

Interfejs sieciowy

1x RJ45 Ethernet 10/100 Mbps self-adaptive

Protokoły sieciowe

TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, NTP, UPnP, SMTP, IGMP, 802.1X, QoS, IPv6, UDP, Bonjour, ONVIF

Wybrane funkcje

Anti-flicker, heartbeat, lustro, ochrona hasła, maska prywatności, znak wodny

Jednoczesny podgląd

do 6 kanałów

Wywołanie alarmu

Detekcja ruchu, sabotaż wideo, nieuprawnione logowanie

Ilość użytkowników / hostów

• do 32 użytkowników
• 3 poziomy uprawnień: Administrator, Operator, Użytkownik

Oprogramowanie klienckie

iVMS-4200 (lite), Hik-Connect, iVMS-5200

Obsługiwane przeglądarki WEB

IE8+, Chrome 31.0-44, Firefox 30.0-51, Safari 8.0+

Ogólne

Zasilanie

• 12 VDC
• PoE (802.3af, klasa 3)

Pobór mocy

• 12 VDC, 0.6A, Maks: 7W

  PoE: (802.3af, 36V do 57V), 0.3A do 0.1A, Maks: 9W

Materiał

metal + poliwęglan

Klasa szczelności

IP67

Temp. pracy / Dopuszczalna wilgotność

• -30 °C do 50 °C
• <95% (bez kondensacji)

Wymiary

Ø 105 mm × 244.4 mm

Waga

1035g

Gwarancja

36 miesięcy
