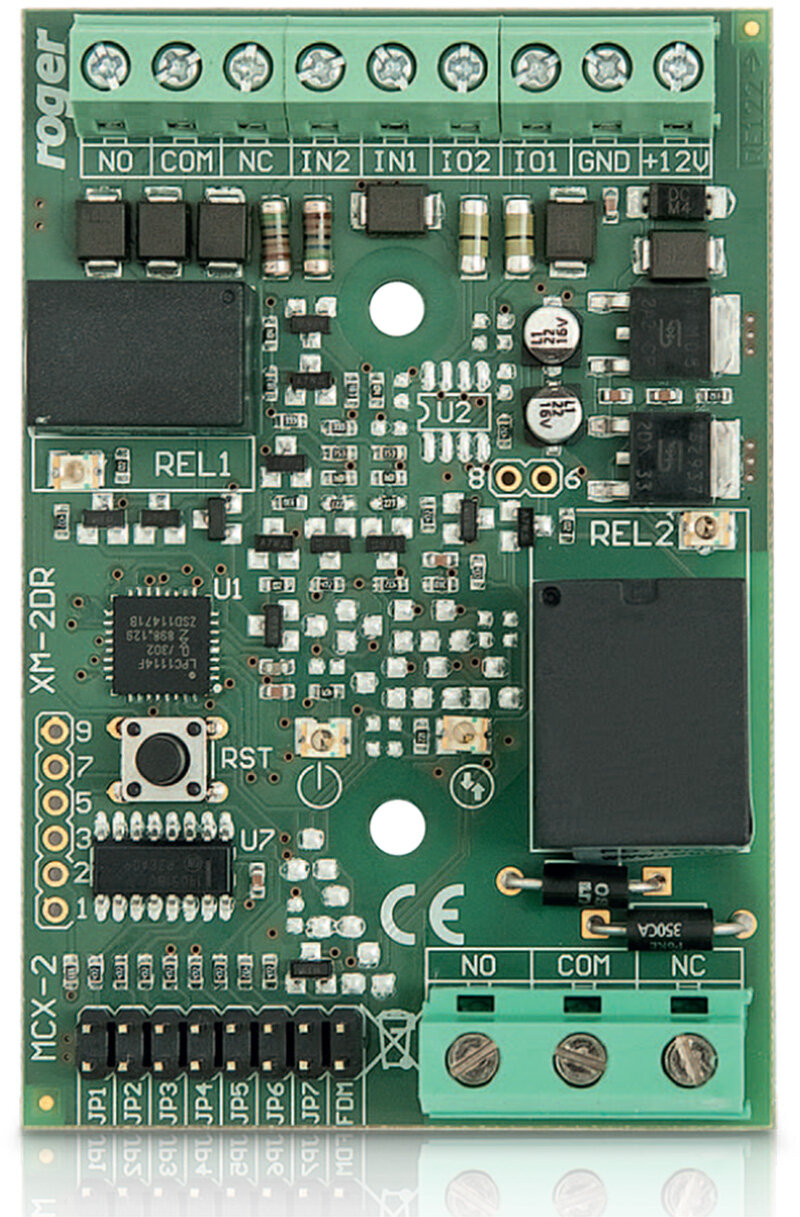

MCX2-BRD jest ekspanderem wejść i wyjść przeznaczonym do pracy w systemie kontroli dostępu RACS 5. Ekspander udostępnia dwie parametryczne linie wejściowe oraz dwa wyjścia przekaźnikowe. Każde z wejść może być indywidualnie sparametryzowane w zakresie czasu reakcji oraz topologii dołączonych styków i rezystorów. Opcjonalnie, wejścia mogą być skonfigurowane do trybu double wiring który umożliwia dołączenie dwóch niezależnych styków NO lub NC do każdego z wejść i podwojenie w ten sposób liczby monitorowanych przez ekspander sygnałów wejściowych. Każde z wyjść przekaźnikowych udostępnia styk zwierny oraz rozwierny i może być w stanie spoczynkowym wyłączone (tzw. Polaryzacja normalna) lub załączone (tzw. Polaryzacja odwrotna).

Komunikacja z kontrolerem odbywa się za pośrednictwem zmodyfikowanego standardu RS485, który dopuszcza tworzenie struktur okablowania typu gwiazda oraz drzewo. Magistrala komunikacyjna, do której dołączany jest ekspander może mieć długość do 1200 m i być wykonana przy pomocy dowolnego rodzaju kabla sygnałowego.

Konfigurowanie urządzenia oraz aktualizację oprogramowania wbudowanego (firmware) przeprowadza się za pośrednictwem interfejsu RS485 i programu RogerVDM (Windows).



Główna cechy:



• 2 wejścia parametryczne
• 2 wyjścia przekaźnikowe
• definiowany czas reakcji wejść
• możliwość pracy wejść w trybie Double Wiring
• sygnalizacja stanu załączenia wyjścia na wskaźniku LED
• definiowanie polaryzacji spoczynkowej linii wyjściowej
• konfiguracja oraz aktualizacja oprogramowania przez RS485
• zasilanie 12 VDC
