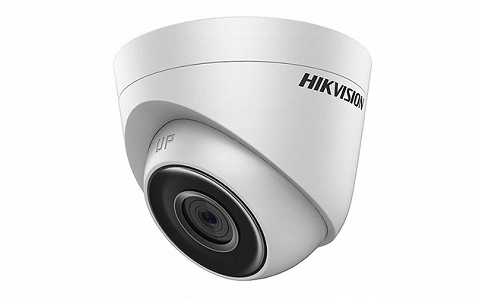

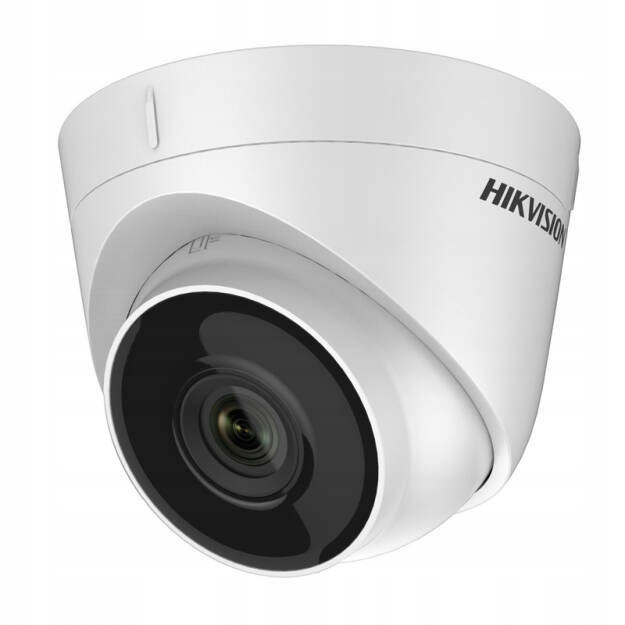

DS-2CD1321-I – Kamera kopułkowa IP, 2Mpx, 2.8mm, IR30m – HIKVISION

Kamera IP DS-2CD1321-I – Hikvision

Kopułkowa kamera DS-2CD1321-I typu turret jest ekonomicznym modelem marki Hikvision z serii Easy IP Lite, wyróżniającym się przede wszystkim niezwykle atrakcyjną ceną przy zachowaniu szerokiej funkcjonalności. Kamera dedykowana jest do wszelkiego rodzaju instalacji monitoringu – dzięki uniwersalności zastosowania sprawdzi się w niemal każdym systemie jako urządzenie wspierające bardziej zaawansowane kamery.

Dzięki zastosowaniu standardowego 2-megapixelowego przetwornika 1/2.8″ PS CMOS kamera dostarcza wysokiej jakości obraz z pełną dobrą szczegółów oraz naturalnym odwzorowaniem barw.

Kamera wykorzystuje kompresję obrazu w standardzie H.264.

Parametry techniczne:

• Przetwornik: 1/2.8″ CMOS Progressive Scan
• Rozdzielczość maks: 1920×1080 (2 Mpx) @25kl/s
• Obiektyw stały: 2.8 mm
• Kąt nagrywania: ~100o
• Czułość: 0,01 Lux (0 Lux z wł. IR)
• Tryb automatyczny dzień/noc: Tak
• Oświetlacz podczerwieni: IR30m BlackGlass
• Mechaniczny filtr podczerwieni (ICR): Tak
• Standard kompresji: H.264+/H.264
• Funkcje obrazu: 3D-DNR, DWDR, AGC, BLC ROI
• Klasa szczelności obudowy: IP67
• Temperatura pracy: -30…60 oC
• Zasilanie: 12 VDC, PoE 802.3af
• Pobór mocy: max. 5 W
• Wymiary: Ø 110  x 93 mm
• Waga: 0.35 kg

Szeroki kąt nagrywania

Obiektyw 2.8mm

Wykorzystywany w kamerze przetwornik CMOS w rozmiarze 1/2.8 cala oraz obiektyw o stałej ogniskowej 2.8mm pozwalają na uzyskanie szerokiego kąta obserwacji do ok. 100° w poziomie. Tak szeroki kąt obserwacji sprawia, iż prezentowana kamera nadaje się idealnie do realizowania podglądu i nagrywania ogółu zdarzeń w obrębie monitorowanego obiektu.

Modele szerokokątne, posiadające obiektyw stałoogniskowy 2.8mm są najczęściej wykorzystywanymi wersjami kamer w instalacjach telewizji przemysłowej, ze względu na uniwersalność oraz wysoką jakość dostarczanego materiału wideo.

Rys. 2 Porównanie kątów nagrywania dla różnych obiektywów (przy przetworniku 1/2.8″)

Pełna widoczność w nocy

Technologia EXIR

Kamery z nowej serii Hikvision posiadają zintegrowane oświetlacze podczerwieni pozwalające na skuteczne nagrywanie obrazu, nawet w warunkach całkowitego braku oświetlenia w otoczeniu. Dodatkowo promienniki IR zostały wykonane w technologii EXIR, uzyskując  rozkład oświetlenia sceny o charakterze prostokątnym – oznacza to, iż promienniki EXIR doświetlają scenę znacznie bardziej równomiernie niż standardowe oświetlacze, co przekłada się na wzrost poziomu widoczności detali na nagrywanym obrazie.

Kolejnym atutem oświetlaczy w kamerach Hiwatch jest zastosowanie czarnego szkła (tzw. Black Glass), które skutecznie ukrywa diody podczerwieni oraz przekłada się na walory estetyczne kamery.

Rys. 3 Oświetlacz IR tradycyjny (lewy), oświetlacz EXIR (prawy)

Zasilanie poprzez PoE

Przesył danych i zasilania jednym przewodem

Kamera przemysłowa DS-2CD1321-I może być zasilana na dwa sposoby – klasycznie przez gniazdo 12VDC oraz bezpośrednio przez skrętkę UTP z wykorzystaniem technologii Power over Ethernet (PoE). Zasilanie poprzez PoE realizowane może być bezpośrednio poprzez Switch lub Injector PoE. Do korzyści, płynących z zastosowania standardu PoE można zaliczyć:

• skrócony czas oraz koszty instalacji dzięki uproszczonej strukturze okablowania
• brak konieczności instalowania dodatkowych zasilaczy
• możliwość zasilenia kamer na odległość do nawet do 250m (tryb EXTEND)

Zdalna konfiguracja i obsługa

Połączenie P2P przez chmurę

Do realizacji połączenia z siecią kamera wykorzystuje standardowy interfejs Ethernet (self-adaptive) o prędkości 10/100 Mbps. Połączenie to umożliwia konfigurację pracy, modyfikacja parametrów obrazu oraz podgląd na żywo i odtwarzanie nagrań (kamery ze slotem microSD). Realizacja samego połączenia może być realizowana na trzech, różnych platformach:

• program iVMS-4200 oraz iVMS-5200 – dedykowane oprogramowanie do zarządzania monitoringiem wizyjnym, pozwalające na zaawansowane modyfikacje całości systemu oraz zarządzanie parametrami detekcji zdarzeń i inteligentnej analizy obrazu
• przeglądarka internetowa WEB – pozwala na szybkie nawiązanie połączenia z wykorzystaniem adresu IP kamery, zapewniając dostęp do pełnej funkcjonalności urządzenia. Do systemów Hikvision zalecane jest korzystanie z przeglądarki Internet Explorer.
• aplikacja mobilna Hik-Connect – mobilna platforma na systemy Android oraz iOS, dająca możliwość podglądu na żywo, odtwarzania nagrań oraz odbierania powiadomień o zdarzeniach w obrębie systemu. Platforma Hik-Connect wykorzystuje połączenie przez chmurę, co eliminuje konieczność przekierowania portów na routerze

Wykorzystanie chmury do nawiązania połączeń między systemem a użytkownikiem pozwala na dostęp i konfigurację kamery z dowolnego miejsca z dostępem do internetu – zarówno na urządzeniach mobilnych jak i stacjonarnych (PC, Laptop).

Specyfikacja techniczne:

DS-2CD1321-I

Kamera

Przetwornik

1/2.8″ CMOS Progressive Scan

Standard transmisji

IP

Rozdzielczość maks.

2Mpx @1920×1080

Czułość

0.01 Lux (kolor, AGC ON), 0 Lux przy IR

Czas otwarcia migawki

1/3 s do 1/100,000 s

Tryb slow shutter

wspierany

Auto-Iris

N/A

Focus

N/A

Obiektyw

2.8 mm (opcjonalnie 4mm, 6mm)

Kąt nagrywania (horyzontalnie)

horyzontalnie FOV 106°, pionowo FOV 55°

Zakres regulacji głowicy

Pan: 0° do 360°, Tilt: 0° do 90°

Oświetlacz IR

Zasięg IR

do 30m

Długość fali IR

850 nm

Kompresja obrazu

Kompresja wideo

• Strumień główny: H.264+/H.264
• Strumień pomocniczy: H.264/MJPEG

H.264

Profil Bazowy/ Profil Główny

H.264+

Strumień główny

Bitrate wideo

32 Kbps do 8 Mbps

Funkcje smart

ROI

1 stały region dla dwóch strumieni

Obraz

Strumień główny – maks. ilość klatek

• 50Hz: 25fps @(1920 × 1080, 1280 × 960, 1280 × 720)
• 60Hz: 30fps @(1920 × 1080, 1280 × 960, 1280 × 720)

Strumień pomocniczy – maks. ilość klatek

• 50Hz: 25fps @(704 × 576, 640 × 480, 352 × 288,320 × 240)
• 60Hz: 30fps @(704 ×480, 640 × 480, 352 × 240,320 × 240)

Funkcje obrazu

BLC, 3D-DNR, DWDR

Ustawienia obrazu

Nasycenie, ekspozycja, kontrast, ostrość, AGC, balans bieli

Tryb dzień/noc

przełączanie automatyczne / manualne

Sieć

Interfejs sieciowy

1x RJ45 Ethernet 10/100 Mbps self-adaptive

Protokoły sieciowe

TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, NTP, UPnP, SMTP, IGMP,

802.1X, QoS, IPv6, Bonjour ONVIF

Wybrane funkcje

Anti-flicker, heartbeat, lustro, ochrona hasła, maska prywatności, znak wodny

Jednoczesny podgląd

do 6 kanałów

Wywołanie alarmu

Detekcja ruchu, sabotaż wideo, nieuprawnione logowanie

Ilość użytkowników / hostów

• do 32 użytkowników
• 3 poziomy uprawnień: Administrator, Operator, Użytkownik

Oprogramowanie klienckie

iVMS-4200 (lite), Hik-Connect, iVMS-5200

Obsługiwane przeglądarki WEB

IE8+, Chrome 31.0-44, Firefox 30.0-51, Safari 8.0+

Ogólne

Zasilanie

• 12 VDC
• PoE (802.3af, klasa 3)

Pobór mocy

• 12 VDC, 0.5A, Maks: 5W
• PoE: (802.3af, 36V do 57V), 0.2A do 0.1A, Maks: 6.5W

Materiał

tworzywo + aluminium

Klasa szczelności

IP67

Temp. pracy / Dopuszczalna wilgotność

• -30 °C do 60 °C
• <95% (bez kondensacji)

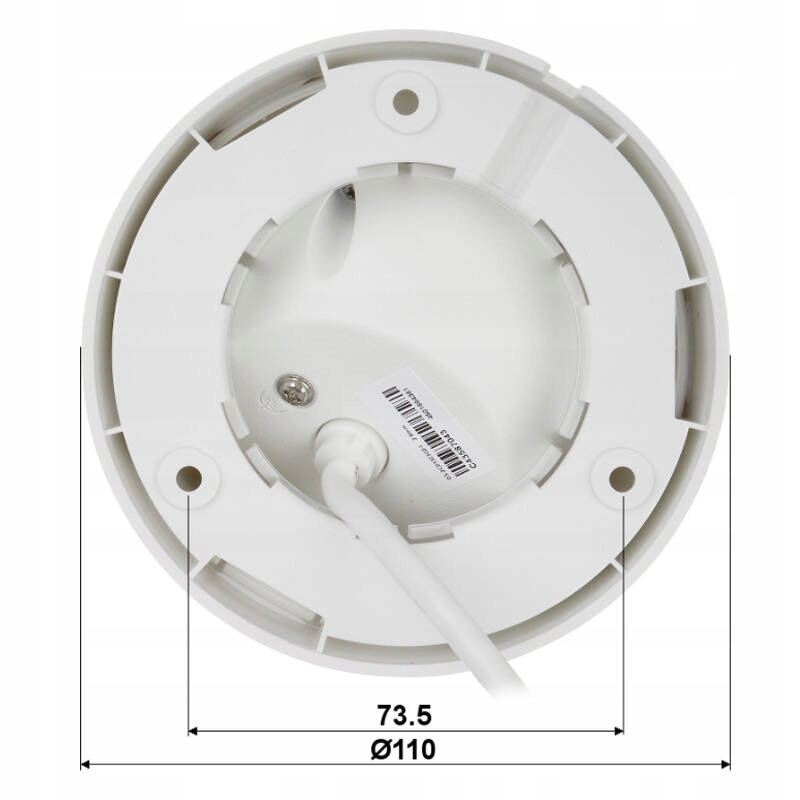

Wymiary

Ø 110  x 93 mm

Waga

340g

Gwarancja

36 miesięcy
